Бульдозер дз 101а технические характеристики

Список чертежей: общий вид бульдозера ДЗ-101А, деталировка (стопорное кольцо, кронштейн, палец, шток, крышки, нож отвала, втулка).

Тяговый класс базового трактора 4

Тип базового трактора Т-4А

Мощность двигателя 96 кВт

Тип отвала поворотный

Размеры отвала: длина 2600 мм., высота 950 мм.

Высота подъема отвала 700 мм

Наибольшее заглубление отвала 310 мм

Угол установки отвала в плане 45-60 град

Скорость передвижения: вперед 2,2-11,9 км/ч., назад 3,4-6,1

Дорожный просвет 330 мм

Объем грунта перемещаемого отвалом 1,7 м

База трактора 1616 мм

Габаритные размеры: длина 4650 мм., ширина 2680 мм., высота 2545 мм.

Масса эксплуатационная 10400 кг.

2. Расчетная часть

2.1. Тяговый расчет бульдозера

2.2. Производительность бульдозера

2.3 Энергоемкость процесса разработки и перемещения грунта бульдозером

3. Техническое обслуживание и ремонт

4. Техника безопасности при работе на бульдозере

Бульдозер— это землеройная машина, состоящая из базового тягача и бульдозерного (навесного) оборудования, предназначенная для резания и перемещения грунта, а также для планировки разрабатываемой поверхности.

Бульдозеры выполняют следующие работы: разработку и перемещение грунтов, планировку участков, разравнивание грунта, отсыпаемого другими машинами; возведение насыпей и разработку грунта, отсыпаемого другими машинами; возведение насыпей и разработку выемок при сооружении автомобильных и железных дорог, при устройстве каналов и пр.; засыпку рвов, каналов, водопроводных, канализационных и других траншей; обслуживание складов песка, щебня, камня и т. п.; расчистку территорий от снега, камней, пней, деревьев, строительного мусора; толкание скреперов в процессе их загрузки.

Схема №1 Бульдозер ДЗ-101А
1 — толкающий брус; 2 — отвал; 3 — гидрораскос; 4 — гидроцилиндр подъема-опускания; 5 — опора гидроцилиндров

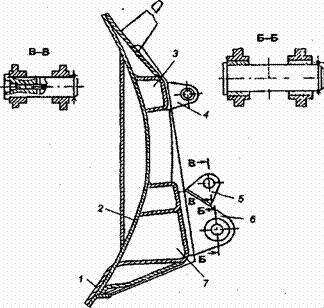

Схема №2 Отвал бульдозера ДЗ-101А

1 — сменный нож; 2 — лобовой лист; 3 — верхняя коробка жесткости; 4 — проушина крепления раскоса; 5 — проушина соединения отвала с гидроцилиндром подъема-опускания; 6 — проушина крепления толкающего бруса; 7 — нижняя коробка жесткости

Бульдозер ДЗ-12ХЛ, Бульдозеры-рыхлители тягового класса 10 изготавливают на базе гусеничных тракторов Т-100, Т100М3 и их модификаций. Предназначены они для разработки мерзлых и трещиноватых скальных грунтов задним рыхлительным оборудованием.

Рисунок №1

На рынке представлено несколько модификаций бульдозера ДЗ: 42, 170, 171 и т. д. Каждая модель отличается техническими характеристиками и показателями. Это транспортное средство используется для выполнения работ на промышленных и строительных площадках, в карьере и в сельском хозяйстве.

Обзор распространенных моделей

Этот транспорт применяется во время погрузочных и разгрузочных работ, выравнивания грунта. Также бульдозер ДЗ используется для разработки грунтов первой и второй категории.

Модификация ДЗ-8 оборудована дизельным силовым агрегатом, который выполнен в соответствии с международным экологическим стандартом Евро-2. Техника оснащена механической коробкой передач и гидравлическим усилителем руля.

Читайте также:  Ротбанд пропорции с водой
Объем рабочего органа 0,5 м³
Длина стрелового оборудования 5500 мм
Максимальная глубина копания 5600 мм
Радиус выгрузки 5400 мм
Мощность двигателя 80 л. с.
Полная масса 20500 кг
Длина отвала 3003 мм
Частота вращения коленчатого вала 1800 оборотов в минуту
Количество цилиндров 4
Число тактов 4
Диаметр цилиндрических деталей 96 мм
Ход поршней 98 мм
Дорожный просвет 170 мм
Транспортная скорость 13 км/ч
Объем топливного бака 100 л

Транспорт ДЗ-27 — это землеройная техника, оснащенная отвалом неповоротного типа. Данная модификация предназначена для срезания и перемещения грунта первой, второй и третьей категории.

Технические параметры и характеристики:

Габаритные параметры Длина — 4393 мм

Ширина — 2475 мм

Высота — 3130 мм

Колесная база 2473 мм Расстояние дорожного просвета 407 мм Колея по передним колесам 1880мм Колея по задним колесам 1880 мм Максимальная скорость движения 12,25 км/ч Длина отвала 3200 мм Высота отвала 1100 мм Угол срезания 55° Общий вес 1850 кг Глубина срезания грунта 335 мм Тяговое усилие 94 кН Количество скоростных режимов 8 Ширина башмака 500 мм Количество катков 2

Техника ДЗ-28 подходит как для работ по разработке грунта, так и для транспортировки различных грузов. Бульдозер отличается высоким уровнем маневренности и устойчивости к суровым погодным условиям.

Характеристики и показатели этой модели:

Рабочий объем силового агрегата 13,53 л
Международный экологический стандарт Евро-2
Мощность мотора 160 лошадиных сил
Частота вращения коленчатого вала 1250 оборотов в минуту
Рабочий температурный режим -40°…+45°С
Количество цилиндрических механизмов 4
Габаритные параметры отвала Длина — 3940 мм

Высота — 1000 мм

Общий вес навесного оборудования 2000 кг Полная масса 14900 кг Наибольший угол срезания 60° Количество скоростей коробки передач 8 Наибольшая транспортная скорость 9,9 км/ч Дорожный просвет 407 мм Ширина колеи гусеничной ленты 1880 мм Число катков 2

Строительная техника ДЗ-42Г используется для рытья траншей и котлованов, а также для транспортировки различных сыпучих грузов, расчистки дорог от снега и для других коммунальных работ.

Технические данные и показатели модели:

Тяговый класс 3
Габариты Длина — 4980 мм

Ширина — 2560 мм

Высота — 2650 мм

Клиренс 380 мм Общий вес транспорта 7390 кг Объем бака для дизельного топлива 245 л Мощность силового агрегата 95 лошадиных сил Наибольшая скорость движения 11,3 км/ч Средний расход топливной жидкости 8,4 л в час Параметры отвала 2560*800 мм Глубина копания 410 мм Высота подъема рабочего органа 830 мм Давление на грунт 0,47 г/см2 Количество передач 7 Количество цилиндров 4 Ход поршней 96 мм
Читайте также:  Как сделать мерцающий светодиод

ДЗ-109

Модель ДЗ-109 относится к легкому классу бульдозеров. Он изготовлен на базе тракторной техники Т-130 и оборудован мощным дизельным двигателем и восьмиступенчатой коробкой передач.

Технические параметры и характеристики:

Масса бульдозера 15000 кг
Тяговый класс 10
Гусеничная база 2517 мм
Колея По передним колесам — 1880 мм

По задним колесам — 1880 мм

Количество тактов 4 Средний расход дизеля 218 кВт*ч Емкость для топливной жидкости 300 л Объем бака охлаждающей системы 60 л Емкость для смазки деталей мотора 32 л Гидравлический бак 100 л Габариты ДЗ-109 4600*2480*3180 мм Давление на грунт 0,076 МПа Дорожный просвет 380 мм Цилиндры 4 штуки Диаметр цилиндров 96 мм

ДЗ-110

Данная модель используется при строительстве различных объектов в качестве вспомогательной техники, также во время съема земляных слоев, нарезке террас, во время планировки и транспортировки грунта.

Бульдозер ДЗ-110А — технические характеристики техники:

Длина 5445 мм
Ширина 3050 мм
Высота 3420 мм
Гусеничная база 2478 мм
Клиренс 415 мм
Колея 1880 мм
Ширина башмака 500 мм
Давление, оказываемое на грунт во время выполнения работ 0,05 МПа
Максимальная высота копания 1000 мм
Наибольшая высота подъема рабочего органа 1000 мм
Рабочий объем мотора 14,48 л
Мощность силового агрегата 170 лошадиных сил
Частота вращения коленчатого вала 1250 оборотов в минуту
Номинальный крутящий момент 1098 Нм
Объем бака для топлива 290 л

ДЗ-162

Этот бульдозер используется при нарезке террас на косогорах, перемещении различных материалов и грузов на строительных площадках при возведении насыпей. Такая техника подходит для выполнения коммунальных работ.

Технические показатели бульдозера ДЗ-162:

Габаритные параметры 5500*2560*2650 мм
Дорожный просвет 326 мм
Передняя колея 1330 мм
Задняя колея 1330 мм
Транспортная скорость 8,3 км/ч
Общий вес 7390 кг
Предельный угол въезда 20°
Угол среза 55°
Высота подъема отвала 830 мм
Глубина копания 410 мм
Передаточное число 1,25
Количество тактов 4
Рабочий объем двигателя 6,3 л
Диаметр цилиндрических механизмов 120 мм
Степень сжатия 16

ДЗ-170

Этот бульдозер оборудован раздельно — агрегатной гидравлической системой, для крепления которой в конструкции транспорта предусмотрена навесная передняя рама. Для создания давления в системе здесь используется насосный механизм.

Технические параметры и характеристики:

Мощность мотора 180 лошадиных сил
Частота вращения коленвала 1070 оборотов в минуту
Средний расход топливной жидкости 20 л
Колея 1880 мм
Тяговый класс 10
Габариты 4600*2480*3180 мм
Давление на грунт 0,076 МПа
Снаряженная масса 15990 кг
Рабочий температурный режим -40°…+40°С
Читайте также:  Мятное масло против мышей

ДЗ-171

Этот транспорт относится к тяговому классу №10 и предназначен для выполнения работ на тяжелом грунте. Среди преимуществ можно выделить небольшой расход топлива и высокую производительность.

Описание параметров бульдозера ДЗ-171-1, технические характеристики:

Объем рабочего органа 3 м³
Рабочая температура -40°…+40°С
Высота подъема 935 мм
Мощность двигателя 170 лошадиных сил
Полная масса 17000 кг
Длина отвала 4100 мм
Частота вращения коленчатого вала 1050 оборотов в минуту
Количество цилиндров 4
Число тактов 4
Диаметр цилиндрических деталей 103 мм
Ход поршней 104 мм
Дорожный просвет 380 мм
Транспортная скорость 12,5 км/ч
Объем топливного бака 150 л

Другие модификации

Модификация ДЗ-18 относится к десятому тяговому классу и используется для выравнивания грунта, очистки дорог в зимний период и для транспортировки сыпучих грузов.

Габаритные параметры Длина — 4600 мм

Ширина — 2500 мм

Высота — 3200 мм

Колесная база 2450 мм Расстояние дорожного просвета 380 мм Колея по передним колесам 1880 мм Колея по задним колесам 1790 мм Максимальная скорость движения 13 км/ч Длина отвала 3100 мм Высота отвала 420 мм Угол срезания 25° Общий вес 12500 кг Глубина срезания грунта 500 мм Тяговое усилие 10 Количество скоростных режимов 8 Ширина башмака 500 мм Количество катков 2

Транспорт ДЗ-29 оборудован дизельным четырехтактным мотором и гидравлической системой с восьмиступенчатой коробкой передач.

Технические данные и параметры модели:

Рабочий объем силового агрегата 12 л
Международный экологический стандарт Евро-0
Мощность мотора 59 лошадиных сил
Количество цилиндрических механизмов 4
Габаритные параметры отвала Длина — 3500 мм

Высота — 500 мм

Общий вес навесного оборудования 2050 кг Полная масса 6560 кг Наибольший угол срезания 60° Ширина колеи гусеничной ленты 1880 мм Число катков 2

Модификация ДЗ-53 — это землеройная транспортная техника на базе гусеничного трактора и колесного тягача. Она состоит из отвала, гусеничной ленты и кабины машиниста.

Характеристики и данные:

Тяговый класс 10
Клиренс 180 мм
Общий вес транспорта 7000 кг
Объем бака для дизельного топлива 110 л
Мощность силового агрегата 96 лошадиных сил
Наибольшая скорость движения 12 км/ч
Средний расход топливной жидкости 20 л на 100 км
Параметры отвала 2150*800 мм
Глубина копания 420 мм
Высота подъема рабочего органа 430 мм

Транспорт ДЗ-101 относится к четвертому тяговому классу. Он оборудован отвалом, объем которого равен 1,7 м³. Мощность двигателя составляет 56 лошадиных сил, а объем топливного бака 150 л.
