- К157УД2 — двухканальный операционный усилитель универсального назначения
- Назначение выводов К157УД2
- Внешний вид и корпус К157УД2
- Электрические параметры К157УД2
| Юрий Баранов http://yooree.narod.ru Адрес Email — yooree (at) inbox.ru (замените (at) на @) |
К157УД2 можно смело использовать в качестве предварительного, двухканального усилителя высокого качества. Если вы попали на эту страницу не случайно, то скорее всего, вы уже знакомы с данной ИМС и ее замечательными характеристиками.
Наверное, обвесочка интересует. Да, так часто бывает, хочется запустить микросхему, а данные по обвеске в справочниках носят противоречивый характер. Я насчитал более десятка примеров включения К157УД2 так или иначе отличающихся друг от друга. На этом заканчиваю философствовать и привожу схему, которую ( на мой взгляд) можно считать универсальной для включения К157УД2. Она изображена на рис. 1
Рис.1
Но, прав был тот, кто сказал — "Главное в усилителе — правильное согласование его блоков". И это верно. Разрабатывая схему, всегда следует задуматься над вопросами : "из чего собираем?" и "для чего эта схема?".
Мои рекомендации относительно согласования приведенной схемы исходя из назначения устройства:
А) Усилитель для стереотелефонов. Согласование по входу.
Неразумно подключать вход микросхемы к линейному выходу аудиоустройства напрямую. Если же, поставить на входе К157УД2 спаренный потенциометр на 22- 47 ком, в качестве регулятора громкости, то это несколько улучшит согласование, но только отчасти. Нужны более радикальные меры, а именно — установка Г — образного делителя. Для согласования с линейным выходом можно применить следующий вариант, см. рис. 2

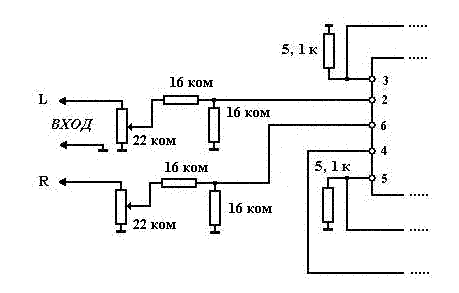

Рис.2
Согласование по выходу. Назначение резисторов Rбал. 1 / 2 : Никто (возможно и вы), не знает сопротивление наушников, которые будут подключаться к выходу К157УД2. А производитель не гарантирует нормальную работу ИМС, если она работает на нагрузку менее 2 ком. И вдруг, сопротивление телефонов, так скажем, 32 — 40 Ом? Догадались, что произойдет? Рекомендую установить на выходе балансные резисторы сопротивлением 2,7 ком. Подключал после них телефоны разных типов ( от 16 Ом до 1,4 ком) и во всех случаях запаса усиления было достаточно.
Б) Предварительный усилитель для мощного оконечного УНЧ.
В этой роли, К157УД2 способен раскачивать большинство оконечных УНЧ с двухполярным питанием 15. 30в., чувствительностью 0,7. 3в. и с собственной петлей ООС. Например, усилитель на 70 Вт, схема которого приводится на этом сайте. >> посмотреть. Вы можете заметить, что на входе подобных устройств тоже, стоят Г — образные делители. При стыковке с подобными оконечниками устанавливать балансные резисторы не надо (сигнал снимается непосредственно с выводов К157УД2 — 13 и 9). Осталось решить, как согласовать такую конструкцию с:
1. Линейным выходом источника сигнала
2. Регулятором громкости
3.Темброблоком (если он вам необходим)
Здесь, мои рекомендации, более осторожны, поскольку приходится учитывать еще один фактор — входное сопротивление оконечного усилителя. Однажды, я запускал усилитель на базе микросхем TDA2040 (Thomson), согласуя детали и блоки следующим образом :сигнал с линейного выхода подавал сразу на пассивный темброблок(типа того, который показан на схеме усилителя на базе TDA 1554Q, но номиналы деталей другие) — такой темброблок можно, также, считать Г — образным делителем, только частотно — зависимым . После ослабления сигнала прошедшего темброблок, усиливал его К157УД2 и подавал на регулятор громкости, а с его выхода, через балансные резисторы (2,2 ком), на вход оконечных блоков — пара TDA2040, обвешенных по классической схеме. Все работало замечательно. К сожалению полную принципиальную схему устройства, сейчас на 100% не помню, и сам макет разобрал, когда понадобились детали для других целей. Но не жалею, поскольку решил вообще отказаться от конструирования полных устройств с с двухполярным питанием . Ведь можно получать ту же или большую мощность собирая устройства на базе микросхем с однополярным питанием по более простым схемам .
