Реферат на тему вольтметр

Вольтметр – измерительный прибор для считывания уровня электрического напряжения. Он подключается параллельно нагрузке или непосредственно к источнику напряжения (U). Единица измерения напряжения — Вольт (V). Прибор имеет большое сопротивление. Чем оно больше, тем он лучше и точнее. Это снижает воздействие на измеряемую цепь, и дает возможность считать данные о напряжении с минимальной погрешностью.

Разновидности по предназначению
По предназначению приборы могут быть:
  • Постоянного напряжения.
  • Переменного напряжения.
  • Импульсной чувствительности.
  • Фазовые.
  • Селективного поиска частот.
  • Универсальные.
Постоянного напряжения

Вольтметр постоянного напряжения имеет маркировку В2. Он применяется в сетях с постоянным током. Обычно такие приборы используют как тестер для различного оборудования, а также автомобильной проводки.

Переменного напряжения

Приборы переменного напряжения имеют маркировку В3. Он используется в сетях соответствующего тока. Прибор преобразовывает переменные параметры в постоянные, на выходе проводится усиление сигнала, который поступает на измерительный механизм. Фактически внутри, устройство для переменных сетей, соответствует прибору постоянного тока, но перед этим имеет специальную систему для преобразования параметров электричества.

Импульсной чувствительности

Импульсочувствительные модели маркируются обозначением В4. Они предназначены для снятия показаний коротких импульсных напряжений. Часто такие вольтметры применяют для поиска импульсных помех. Иными словами, с помощью данного прибора можно выявить, на каком участке электрической цепи присутствует слабый контакт. Благодаря этому свойству импульсные блоки применяют при тестировании электропроводки автомобилей, микросхем и т.д.

Фазовые

Фазовые аппараты маркируются как В5. Приборы предназначены для снятия измерений квадратурных составляющих первой гармоники. Принцип действия таких измерителей заключается в том, что они оснащаются двумя чувствительными зонами. Прибор снимает два показания. Первоначальная фаза устройством воспринимается как ноль. Такие приборы практически не востребованы, поскольку в быту являются ненужными.

Селективного поиска частот

Измерительные приборы селективного поиска частот имеют на корпусе обозначение В6. Они одни из самых габаритных. Вольтметры этого типа могут выделять гармонические составляющие сложных сигналов. Фактически их конструкция имеет много общего с радиоприемниками, которые ловят частоты сигналов.

Универсальные

Универсальные измерители являются многофункциональным устройством, которое позволяет снимать показатель напряжение в любых электрических сетях. На корпусе таких приборов стоит маркировка В7. Зачастую в комплекте с такими устройствами идут наборы шунтов для проведения безопасного подключения.

Разновидности по внешним параметрам
По внешним параметрам измерители разделяют на три категории:
  • Переносные.
  • Стационарные.
  • Щитовые.

Переносные вольтметры являются полностью автономными. Они отличаются небольшими размерами, весом и удобным корпусом для транспортировки. Мультиметр или тестер считаются одной из разновидностей переносных вольтметров. Зачастую такие приборы оснащаются двумя электродами для снятия показаний электрической цепи без необходимости закрепления прищепками или крокодилами.

Стационарные вольтметры являются более тяжелыми. Они обычно устанавливаются в сложное электрическое оборудование. Такие приборы более чувствительные, поэтому отличаются повышенными габаритами. Их устанавливают на производственных объектах, где постоянно требуется контролировать состояние электросети, которая поддерживает работу холодильных установок, нагревательных элементов, систем кондиционирования и пр. Особенно они важны, если идет питание от генератора.

Щитовые вольтметры имеют много общего со стационарными, поскольку их нельзя переносить. Они зачастую имеют более компактный корпус, чем стационарные, но все-таки крупнее переносных вольтметров. Обычно их устанавливают в щитовые шкафы.

Принцип действия

По принципу действия вольтметры, как и любые другие приборы, предназначенные для изменения параметров электрической цепи, бывают электронными и механическими. Способы, по которым они проводят измерения, отличаются. Сложно сказать какой принцип лучше.

Электромеханические

Электромеханические вольтметры имеют стрелку, которая закреплена на рамке с обмоткой. Рамка насаживается на ось с постоянным магнитом. При подаче напряжения создается электромагнитное поле. В результате его взаимодействия с полем постоянного магнита, рамка начинает отклоняться вместе со стрелкой, которая указывает на шкалу.

Такие приборы могут иметь различную чувствительность, которая выражается коэффициентом пропорциональности между цифровым отображением угла на шкале и реальным напряжением. Для того чтобы предотвратить колебания стрелки на шкале, и снять точные показания применяется индукционный демпфер. Обычно его делают из алюминиевой пластины, которая также крепится на оси и передвигается вместе со стрелкой. Создаваемые электромагнитные завихрения контактируют с пластиной, подобно парусу и ветру. Это притормаживает колебания стрелки. Также бывает воздушный демпфер, который состоит из механизма из поршня и цилиндра. При колебаниях стрелки они придерживают ее, не допуская сильных скачков. Проводится обычное затормаживание поршнем, зафиксированным в цилиндре.

Также внутри электромеханических вольтметров имеется система противовесов в виде грузиков устанавливаемых на стрелку. Они не допускают ее отклонение под влиянием силы тяжести. Благодаря этому устройство дает точные показатели вне зависимости от угла наклона при проведении измерения. Подвижные части механизма вольтметра делают из твердой стали, которая не поддается истиранию. Все стержни полируются для снижения трения.

Читайте также:  Серый диван и шторы в интерьере

При подключении таких приборов необходимо соблюдать полярность, поскольку при неправильном соединении стрелка будет пытаться повернуться в противоположную сторону, что не позволяет специальный стопор в корпусе.

Электронные

Электронные вольтметры могут быть аналоговыми или полностью электронными. Аналоговые приборы внешне напоминают обычные механические. Они также оснащаются стрелкой, которая указывает на шкалу. Внутри них имеется компактная система преобразования входного напряжение в постоянное. Благодаря этому колебания стрелки исключаются. Специальный детектор в зависимости от уровня напряжения отклоняет стрелку под определенным углом, который и соответствует измеренному напряжению цепи.

Цифровые вольтметры имеют микросхему (контроллер). На внешней панели имеется дисплей, на котором отображается напряжение в цифровом виде. Такие приборы отличаются большой точностью, компактностью, легкостью и надежностью. Точность вольтметра в первую очередь зависит от преобразователя, переводящего параметры напряжения в кодированный цифровой сигнал, который отображается на дисплее.

Как подключать вольтметр и правила пользования

В электрических схемах вольтметр отображается латинской буквой «V». Для получения точных данных прибор должен быть подключен параллельно участку цепи, на которой необходимо провести измерение напряжения. При подсоединении важно соблюсти полярность. Для непосредственной фиксации проводов прибора к проводнику он оснащается специальными зажимами или точечными электродами.

В тех случаях, если необходимо замерить напряжение источника питания, прибор подключается непосредственно к его клеммам. При этом необходимо учитывать, что для высоковольтного напряжения нельзя применять слабые вольтметры, не рассчитанные для таких параметров.

Все устройства разделяются по диапазону измерения. Существуют вольтметры, которые могут фиксировать как милливольты, так и киловольты. Бывают также модели для работы с микросхемами, так называемые микровольтметры. Они чувствительны к миллионной части вольта. Следует всегда смотреть на диапазон частоты измерения, перед тем как использовать вольтметр для снятия параметров напряжения в отдельно взятом участке электрической цепи. Применив микровольтметр вместо киловольтметра можно вызвать короткое замыкание.

Особенно важно обратить внимание, что если прибор рассчитан для постоянного тока, то его нельзя подключать к переменному, и наоборот. Если применяется универсальный вольтметр, то перед его подключением необходимо выбрать режим измерения. В случае, когда он применяется для измерения постоянного напряжение, то на панели вольтметра необходимо установить значение, например + 60В. После этого нужно уменьшать вольтаж до тех пор, пока прибор не начнет считывание. Это проводится потому, что сети постоянного тока могут иметь различные напряжения. К примеру, в военной технике – 24В, автомобилях – 12В, а в некоторых мотоциклов – 6В. В том случае, когда нужно работать с сетью переменного тока, то устанавливается показатель 220В.

Технические характеристики

Вне зависимости от того, по какому принципу работает вольтметр, его назначению и способу исполнения, все приборы имеют общие критерии оценки эффективности. На них следует обратить внимание, перед тем как начинать использовать, или покупать устройство. В первую очередь это касается точности измерения. Этот показатель характеризует соответствие тех данных, которые фиксирует прибор, с реальными параметрами напряжения.

При наличии максимального внутреннего сопротивления вольтметр любого типа будет оказывать минимальное влияние на электрическую цепь, с которой снимаются показатели. Чем выше этот показатель, тем устройство точнее.

ЭЛЕКТРОННЫЕ ВО ЛЬТМЕТРЫ

Определение и классификация. Электронным вольтмет­ром называется прибор, показания которого вызываются током электронных приборов, т. е. энергией источника пи­тания вольтметра. Измеряемое напряжение управляет то­ком электронных приборов, благодаря чему входное сопро­тивление электронных вольтметров достигает весьма боль­ших значений и они допускают значительные перегрузки.

Электронные вольтметры делятся на аналоговые и дис­кретные. В аналоговых вольтметрах измеряемое напряже­ние преобразуется в пропорциональное значение постоян­ного тока, измеряемое магнитоэлектрическим микроампер­метром, шкала которого градуируется в единицах напряже­ния (вольты, милливольты, микровольты). В дискретных вольтметрах измеряемое напряжение подвергается ряду преобразований, в результате которых аналоговая измеряе­мая величина преобразуется в дискретный сигнал, значение которого отображается на индикаторном устройстве в виде светящихся цифр. Аналоговые и дискретные вольтметры ча­сто называют стрелочными и цифровыми соответственно.

По роду тока электронные вольтметры делятся на вольт­метры постоянного напряжения, переменного напряжения, Универсальные и импульсные. Кроме того, имеются вольт­метры с частотно-избирательными свойствами — селектив­ные.

При разработке электронных вольтметров учитываются следующие основные технические требования: высокая чувствительность; широкие пределы измеряемого напряжения; широкий диапазон рабочих частот; большое входное сопро­тивление и малая входная емкость; малая погрешность; известная зависимость показаний от формы кривой измеря­емого напряжения. Перечисленные требования нельзя удов­летворить в одном приборе, поэтому выпускаются вольт­метры с разными структурными схемами.

Вольтметры переменного напряжения. Электронный вольтметр переменного напряжения состоит из преобразова­теля переменного напряжения в постоянное, усилителя и магнитоэлектрического индикатора. Часто на входе вольт­метра устанавливается калиброванный делитель напряже­ния. с помощью которого увеличивается верхний предел измеряемого напряжения. В зависимости от вида преобразования показание вольтметра может быть про­порционально амплитудно­му (пиковому), средневыпрямленному или среднеквадратическому значению измеряемого напряжения.

Название: Электронные вольтметры
Раздел: Рефераты по цифровым устройствам
Тип: реферат Добавлен 23:27:26 05 октября 2005 Похожие работы
Просмотров: 8989 Комментариев: 17 Оценило: 13 человек Средний балл: 4.1 Оценка: 4 Скачать
Читайте также:  Высота бордюра в туалете

Рис.1. Структурная схема ана­логового электронного вольтметра с амплитудным преобразователем

Однако следует иметь в виду, что шкалу любого электронного вольтметра градуируют в среднеквадратических (действующих) значениях напряже­ния синусоидальной формы. Исключение составляют им­пульсные вольтметры, шкалу которых градуируют в ам­плитудных значениях.

Вольтметр амплитудного (пикового) значения (рис.1) состоит из амплитудного преобразователя АПр, усилителя постоянного тока УПТ и магнитоэлектрического индика­тора, градуированного в вольтах. На входе вольтметра иногда предусматривается делитель напряжения ДН. Ам­плитудный преобразователь выполняют по схеме с откры­тым или закрытым входом.

Амплитудный преобразователь с открытым входом (рис.2, а) представляет собой последовательное соеди­нение вакуумного диода Д с параллельно соединенными ре­зистором Л? и конденсатором С. Если к зажимам 1—2 при­ложено напряжение u = Um sinwt от источника с внутрен­ним сопротивлением ri , то конденсатор через диод заря­жается до некоторого значения Uc , которое приложено к электродам диода так, что он большую часть периода закрыт, т. е. работает в режиме отсечки (рис. 2, б). В те­чение каждого периода диод открывается на некоторый промежуток времени ‘t1 — ‘t2 тогда и > U c и конденсатор подзаряжается импульсом тока iД до напряжения Uc • постоянная времени заряда tз = (Ri +RД ) С, где R Д сопротивление открытого диода. Затем диод закрывается и конденсатор разряжается через резистор R в течение ин­тервала t2 — ‘t1 постоянная времени разряда tp = RC.

Постоянные времени должны отвечать следующим усло­виям: tз I/f н где f в и f н — границы частотного диапазона вольтметра. Очевидно, что tз > Ri +RД. В широкодиапазонных вольтметрах неравенство: tз 2 x второго — Ет 2 =aт U 2 вых , где Ux и (Uвых —среднеквадратические значения измеряе­мого и выходного напряжений соответственно.

Рис.7. Схема термоэлектрического пре­образователя среднеквадратического зна­чения напряжения

Термопары включены встречно. Применяют диф­ференциальный усилитель с большим коэффициентом усиления. Выходное напря­жение среднеквадратического преобразователя связано ли­нейной зависимостью со среднеквадратическим значением измеряемого напряжения.

Основная погрешность преобразования обусловлена не ­идентичностью параметров термопреобразователей, увели­чивающейся с их старением, и составляет 2,5—6 %.

Вольтметры постоянного напряжения. Рассмотренный выше (рис.5) универсальный вольтметр позволяет из­мерять постоянное напряжение от десятых долей вольта и выше. Для измерения меньших значений (от 0,5 мкВ) применяют высокочувствительные электронные вольтметры с преобразованием постоянного напряжения в переменное, которое после значительного усиления вновь преобразуется в постоянное и измеряется магнитоэлектрическим микро­амперметром.

Цифровые электронные вольтметры. Принцип работы вольтметров дискретного действия состоит в преобразова­нии измеряемого постоянного или медленно меняющегося напряжения в электрический код, который отображается на табло в цифровой форме. В соответствии с этим обобщен­ная структурная схема цифрового вольтметра состоит из входного устройства ВхУ, аналого-цифрового преобразователя АЦП и цифрового индикатора Ц И.

Рис.8 Обобщенная структурная схема цифрового вольтметра.

Цифровые вольтметры с время-импульсным преобразова­нием. Принцип работы заключается в преобразовании из­меряемого напряжения Ux в пропорциональный интервал времени ДГ, измеряемый числом N заполняющих его им­пульсов со стабильной частотой следования.

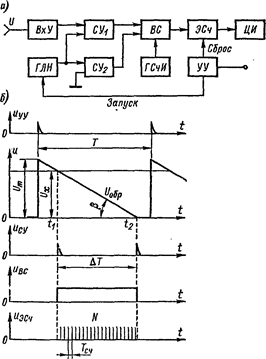

Вольтметр (рис. 3-30, а) работает циклами, длительность которых Т устанавливается с помощью управляющего уст­ройства УУ и обычно равна или кратна периоду питающей сети. Для единичного измерения Ux предусмотрен ручной запуск.

Погрешность измерения возникает вследствие нелиней­ности изменения линейнопадающего напряжения, неста­бильности порога срабатывания сравнивающих устройств.

Рис. 3-30. Цифровой вольтметр с время-импульс­ным преобразованием

и возможности потери счетного импульса, т. е. погрешности дискретности. Основная погрешность составляет обычно 0,1 %. Помехоустойчивость вольтметров с время-импульс­ным преобразованием низкая, так как любая помеха вызы­вает изменение момента срабатывания сравнивающего уст­ройства. Главным достоинством этих вольтметров является их сравнительная простота.

Цифровой вольтметр с частотным преобразованием. Принцип действия заключается в преобразовании измеряе­мого напряжения в пропорциональную ему частоту следова­ния импульсов, измеряемую цифровым частотомером.

Цифровой вольтметр с двойным интегрированием. Прин­цип его работы подобен принципу времямпульсного пре­образования, с тем отличием, что здесь образуются два вре­менных интервала в течение цикла измерения, длительность которого устанавливается кратной периоду помехи. Таким образом определяется среднее значение измеряемого напря­жения, а помеха подавляется. Эти вольтметры являются более точными и помехоустойчивыми по сравнению с рас­смотренными выше, однако время измерения у них больше.

Вольтметр следящего уравновешивания работает не цик­лами, а непрерывно реагируя на изменение измеряемого напряжения: сумма образцовых напряжений принимает большее или меньшее значение в зависимости от значения измеряемого напряжения. Когда достигается равенство Ux =åUобр. код преобразуется в показание, а состояние прибора остается неизменным до тех пор, пока не изменится значение Ux .Преимущество вольтмет­ров следящего уравновешивания заключается в уменьше­нии статической и динамической погрешности и в повыше­нии быстродействие.

Читайте также:  Исполнительная документация по отоплению вентиляции и кондиционированию

Вольтметр — средство измерений для определения электрического напряжения. При измерении напряжения вольтметр подключают параллельно измеряемому устройству, работающему от электричества (от электрической сети или аккумулятора). Данный прибор определяет разность потенциалов между клеммами. В области малых и средних значений напряжений применяют соответствующие измерительные механизмы (например, магнитометрический, электромагнитный, электростатический) с расширением диапазона измерения или без него. Измерительные механизмы, применяемые только для измерения постоянного напряжения и для измерения переменного напряжения. Для измерения очень маленьких значений напряжения и для высокочастотных измерений напряжений применяют компенсаторы, электронные вольтметры или осциллографы.

Подключение вольтметра означает образование параллельной измеряемому устройству дополнительной цепи тока, состоящей из внутреннего сопротивления вольтметра. Вследствие этого возникает изменение измеряемого значения, представляющее собой систематическую погрешность, которую стремятся сделать как можно меньшей. Чтобы в процессе измерений вносить как можно меньше возмущения в измерительную цепь и тем самым получить малую погрешность измерения, делают так, чтобы в каждом случае (полное) сопротивление вольтметра было существенно больше (полного) сопротивления измерительного устройства. Идеальный вольтметр, не оказывающий возмущающего воздействия на измерительную цепь, должен обладать бесконечно большим сопротивлением. В ином случае собственное потребление мощности (от измеряемого устройства) вольтметром должно быть нулевым. Вольтметры подразделяются на:

1) интегрирующие — представляют собой цифровой вольтметр, аналого-цифровой преобразователь которого работает по методу интегрирования;

2) многодиапазонные — вольтметры с несколькими диапазонами измерения, которые путем ступенчатого переключения обеспечивают расширение диапазона измерения напряжения. Вольтметры многодиапазонные могут использоваться самостоятельно или как составная часть комбинированного прибора;

3) отградуированные в единицах емкости, — приборы с непосредственным отсчетом, предназначенные также для измерения емкости;

4) селективные — разновидность вольтметра электронного, но в отличие от электронного вольтметра универсального и электронного вольтметра переменного напряжения вольтметр селективный позволяет проводить измерения очень маленького напряжения (микровольты) только в очень узком регулируемом диапазоне частот. Это достигается применением селективных усилителей и смесительных систем (аналогично высокоизбирательному радиоприемнику);

5) электронные (ранее, в 1960— 1970-х гг. были ламповыми) — представляют собой электронный прибор для измерения напряжения. Вольтметр электронный представляет собой аналоговый или цифровой измерительный прибор, в состав которого, кроме индикатора, входят входной делитель напряжения, а в некоторых вариантах — измерительный выпрямитель и измерительный усилитель.
В 1960—1970-х гг. схема измерительного усилителя выполнялась на лампах (ламповый вольтметр). С 1980-х гг. в таких приборах применяются только транзисторы и интегральные микросхемы.

В зависимости от функционирования схем в потоке сигналов, свойств и областей применения различают:

1) вольтметр электронный переменного напряжения. Данный прибор измеряет значения только переменного напряжения, при этом для измерения как можно меньших значений напряжения посредством усилителя осуществляется усиление измеряемого значения, затем выпрямление и индикация;

2) вольтметр электронный постоянного напряжения (т. е. постоянного тока), служит для измерения постоянного напряжения и обладает высоким входным сопротивлением. В таком приборе для усиления измеряемого сигнала (перед индикацией) используются преимущественно дифференциальный или операционный усилитель, а также усилительный вибропреобразователь;

3) вольтметр электронный универсальный — прибор, в котором при измерении постоянных напряжений измеряемое значение усиливается усилителем постоянного напряжения и после этого выводится на индикаторное устройство. При измерении переменных величин перед усилением происходит их выпрямление. В некоторых случаях измерительный выпрямитель размещают в специальной измерительной головке, при этом посредством высоковольтной измерительной головки осуществляются также измерения высоких напряжений. Диапазон частот, входное сопротивление и диапазон измерения напряжения вольтметра универсального электронного очень велики, вследствие чего указанный прибор имеет широкое (т. е. универсальное) применение;

4) вольтметр электромагнитной системы используется для измерения напряжения на основе измерительного механизма электромагнитной системы.

При помощи данных приборов измеряют как постоянное напряжение, так и переменное без каких-либо дополнительных элементов.

При измерениях вольтметром электромагнитной системы на переменном токе измеряется эффективное значение напряжения, при этом показания считаются в достаточной степени независимыми от формы перемененного напряжения.

В данном приборе наличие добавочных сопротивлений, которые определяют диапазон измерений, делает ток катушки измерительного механизма пропорциональным напряжению.

Для измерения высокого напряжения вольтметр электромагнитной системы подключается к измеряемой цепи через измерительный трансформатор напряжений. Для защиты указанных вольтметров от влияния внешних магнитных полей применяется специальное экранирование.

По сравнению с другими магнитоэлектрическими приборами вольтметры электромагнитной системы имеют значительно большее энергопотребление и поэтому используются преимущественно в силовой электротехнике.
