Подвеска на вездеход своими руками

Легкие вездеходы с камерами огромного размера способны преодолевать сильное бездорожье, по которому другие типы внедорожников пройти не могут. Самостоятельно изготовленные транспортные средства такого типа просты, так как сложной технической базы под собой не имеют, чем и завоевали признание большинства домашних умельцев. Подобная техника особо востребована жителями сельской местности, где осадки сильно снижают качество дорог, а также у любителей охоты, рыбалки и экстремального отдыха.

Разновидности самодельных вездеходов

В зависимости от типа конструкции и ходовой части, различаются следующие виды самодельных вездеходов:

1. Лодочные болотоходы. Имеют простую конструкцию и относительно дешевы в изготовлении. Оснащены подвесным мотором и позволяют передвигаться по мелким водоемам.
2. Гусеничный болотоход позволяет ездить по заросшим водоемам, но достаточно сложен и дорог в изготовлении, так как требует прикрепления особого вида гусениц.
3. Вездеход на шинах низкого давления – наиболее простой и перспективный вид болотохода, эксплуатационные качества которого зависят от конструкции и надежности шин.

Некоторые самоделки в последствии становятся серийными моделями. Так произошло с вездеходом Алексея Гарагашьяна под названием «Шерп», о котором теперь известно во всем мире.

Типы самодельных вездеходов на шинах низкого давления

Самодельные вездеходы на шинах низкого давления, имея одинаковый принцип перемещения по бездорожью, могут различаться по типу конструкции. Различают следующие основные виды транспортных средств данного типа:

1. Полноприводный каракат. В своей конструкции использует элементы трансмиссии и ходовой части от устаревших типов легковых автомобилей. Имеет полный привод, раздаточную коробку, а приспособленный корпус лодки в нижней его части и герметичность добавляют вездеходу плавучести. Предназначается для преодоления топей и болот, способен доставлять грузы и людей в недоступные для обычных внедорожников районы.

2. Трицикл на шинах низкого давления. Отличается максимально простой конструкцией, и может быть изготовлен почти любым автолюбителем в условиях гаража. За основу такого вездехода часто берут мотоцикл ИЖ Планета 3, благодаря его выносливости и неприхотливости.

3. Самодельный каракат с двигателем мотоколяски СЗД. Его особенность – расположение двигателя не под рамой или бензобаком, а под сиденьем или в задней части рамы вездехода. Детали ходовой традиционно берут от автомобилей, а в передней части используются элементы мотоциклов. Для изготовления рамы применяют трубы, швеллера и уголки.

4. Вездеходы с шинами низкого давления на основе легковых автомобилей или квадроциклов. Изготавливаются с использованием уже готовых основных агрегатов путем переделки трансмиссии и ходовой части, а также оснащения их шинами низкого давления.

Как сделать вездеход на шинах низкого давления?

Работа по изготовлению вездехода начинается с составления плана действий, полное выполнение которого означает достижение желаемого результата. Следующие советы помогут сэкономить время и денежные средства:

1. Наличие свободного времени, позволяющего регулярно выполнять работы по сборке вездехода. При его отсутствии лучше вообще не начинать.
2. Планирование бюджета. Самостоятельное создание вездехода позволяет сэкономить на покупке серийной модели, но, чтобы исключить лишние траты, необходимо произвести все расчеты и купить необходимые узлы и детали, а также оставить определенную сумму на непредвиденные расходы или возникновение поломок.
3. Разработка плана. При наличии опыта разработок транспортных средств или задатков инженера-проектировщика возможно самостоятельное создание чертежа вездехода. При отсутствии такового пользуются чужим опытом и готовыми чертежами, которых в сети Интернет достаточное количество.

Шины низкого давления своими руками

Шины данного типа визуально напоминают огромные подушки, поддерживающие всю конструкцию. Степень сцепления в таких колесах позволяет делать транспортное средство проходимым по любому бездорожью. В зависимости от особенностей конструкции, такие шины делятся на следующие типы:

1. Арочные. Отличаются повышенными размерами в сравнении со стандартным колесом по ширине в 5 раз, и имеют толщину до 700 мм. Давление в них как в обычном мяче – 0,05 Мпа. Устанавливаются исключительно на ведущий привод.
2. Широкопрофильные. Отличаются овальной конструкцией и давлением ниже стандартного до 2х раз. Чаще используются в грузоподъемном транспорте.
3. Тороидные. Изготавливаются в камерном и бескамерном варианте, отличаются высокой популярностью среди автолюбителей.
4. Пневмокатковые, имеющие грунтозацепы для улучшения характеристик проходимости, и ребра повышения жесткости, придающие всей конструкции устойчивость и прочность.

Стоимость шин низкого давления, изготовленных в заводских условиях, может оказаться многим автолюбителям не по карману. Но для собственного вездехода самостоятельно сделать такое колесо вполне возможно. Работы выполняются в следующем порядке:

1. Выбор исходного материала, к примеру, шины сельскохозяйственной или авиационной техники, а также других видов транспорта промышленного назначения.

2. Протектор очищают, моют и сушат, после чего прорисовывают нужные узоры, чтобы создать собственный рисунок, а также удалить лишнюю проволоку и резину.

3. Для удаления излишков проволоки, внутренняя часть колеса подрезается и производится удаление корда при помощи лебедки.

4. Лишнюю резину также удаляют лебедкой, сделав надрезы по окружности, и закрепив их клещами к тросу, аккуратно оттягивая и подрезая при помощи ножа.

5. После удаления слоя протектора, поверхность зачищают наждачной бумагой.

6. Сборка диска. Для этого используют стандартный, разрезанный напополам диск, или сваренный из пластин и труб, после чего тщательно отшлифованный, чтобы исключить повреждение камеры.

7. Шина натягивается на диск и закрепляется ремнями или пожарным шлангом, после чего накачивается. Колесо готово.

Какой выбрать тип протектора для вездехода?

Для подбора нужного вида протектора для вездехода с шинами низкого давления, нужно учитывать следующие факторы:

1. Протектор должен обладать способностью самоочистки. Данное свойство особенно актуально для использования вездехода в суровых и заболоченных местах.
2. При использовании вездехода на торфяниках, шины выбирают с невысоким и неглубоким рельефом, иначе при разрыве их верхнего слоя, сцепление окажется недостаточным для полноценного передвижения.
3. При использовании в заснеженных районах и на песчаниках шины выбирают с редким рисунком.

Выбор двигателя для вездехода

Чаще всего в качестве силового агрегата для самостоятельного изготовления вездехода используют двигатели следующего типа:

1. Мотоциклетные.
2. Автомобиля ЗАЗ.
3. Мотоблока.
4. Отечественных автомобилей.

Наличие в вездеходе определенного двигателя не имеет принципиальной разницы. Более важно учитывать такую особенность, как обеспечение его достаточного охлаждения, так как транспортное средство эксплуатируется круглый год в различных температурных условиях и при невысокой скорости движения. Для этого отлично подходит двигатель ЗАЗ, хорошо переносящий перепад температур. Вездеходы, работающие на мотоблочных силовых агрегатах, также зарекомендовали себя с лучшей стороны.

Другим основным критерием выбора двигателя для будущей самоделки является его мощность.

Запас мощности должен быть достаточным, чтобы вездеход на шинах низкого давления смог выехать из грязи, воды, или глубокого снега.

Выбрав агрегат с запасом мощности, получают лучшую производительность, предупреждают перегрев и создают условия для максимально долгого срока эксплуатации.

Особенности ходовой части вездехода

Ходовая часть вездеходов на шинах низкого давления изготавливается в виде независимой подвески для придания вездеходу лучших качеств проходимости, повышения комфорта управления транспортным средством и удобства езды для водителя и пассажиров. Данный тип конструкции имеет основной недостаток – трудоемкость изготовления.

Для ее создания применяют трубы, уголки и швеллера, изготовленные из прочной легированной стали, создав крепкую основу, способную выходить несколько лет без поломок. Раму делают как цельную, так и сочлененную. Последняя имеет высокий рабочий потенциал, но сложность изготовления делает ее достаточно редкой в самодельных конструкциях.

Последовательность самостоятельной сборки вездехода

Сборка вездехода на шинах низкого давления включает в себя следующие этапы:

1. Выбор вида вездехода и основы, на которую будут монтироваться агрегаты и детали. Для этого используются рамы автомобилей или мотоциклов, а также самодельную конструкцию, разработанную своими силами или позаимствованную с чужих чертежей.

2. Изготовление и сборка подвески с задним мостом. Для этого оптимальным решением является независимая конструкция, и, хотя на ее создание будет потрачено намного больше времени, в итоге получится вездеход с более высокими качествами проходимости и комфорта езды.

3. Монтаж колес. Производится после окончания работ по созданию заднего моста и подвески. Для крепления камер используются металлические ступицы. Правильно изготовленные или выбранные колеса низкого давления обеспечат вездеход повышенной безопасностью при движении и хорошей управляемостью.

4. Монтаж двигателя. Особое внимание при этом уделяется правильному устройству системы охлаждения.

5. Монтаж дополнительных систем. Включает в себя подключение тормозной системы, коммуникаций по отводу выхлопных газов, сцепления и электрооборудования. На данном этапе производится установка корпуса вездехода и осветительных приборов.

6. Окончание работ и осуществление пробного теста, который показывает работоспособность узлов и систем. При наличии неполадок или моментов, которые необходимо доработать, недостатки устраняются, после чего вездеход готов к эксплуатации.

Видео испытания самодельного вездехода

Дорогие друзья и посетители сайта «Самоделкин друг» сегодня мы рассмотрим чертежи и этапы сборки подвески вездехода ПВМ из запчастей от Отечественных автомобилей… Сначала обрезал чулок моста классики и наварил опорные пластины. Потом собрал две внутренние гранаты из комплектующих автомобиля «Самара» как на чертежах и насадил подшипники задних полуосей классики, фиксация производиться стопорным кольцом. На опорные пластины чулка наварил посадочные кольца для подшипников, центровал с установленным редуктором. Передняя тарелка чулка была отбита под нагревом для возможности установки редуктора в любом положении. Далее рычаги как на чертежах, передние ступицы Самары, обрезано крепление стойки и наварены концевики под верхние шаровые с классики, центровка, вернее подгонка положения методом подбора на прихватках. Далее по фотографиям в качестве амартизаторов задние стойки с пружинами Самары, верхняя точка точка крепления на кузове методом подгонки. ПВМ снимается целиком для удобства. Для крепления рулевых тяг навариваем подходящие наконечники на корпуса ступиц.

Инструменты

1. сварочный аппарат
2. болгарка (УШМ)
3. дрель
4. набор гаечных ключей
5. горелка
6. молоток

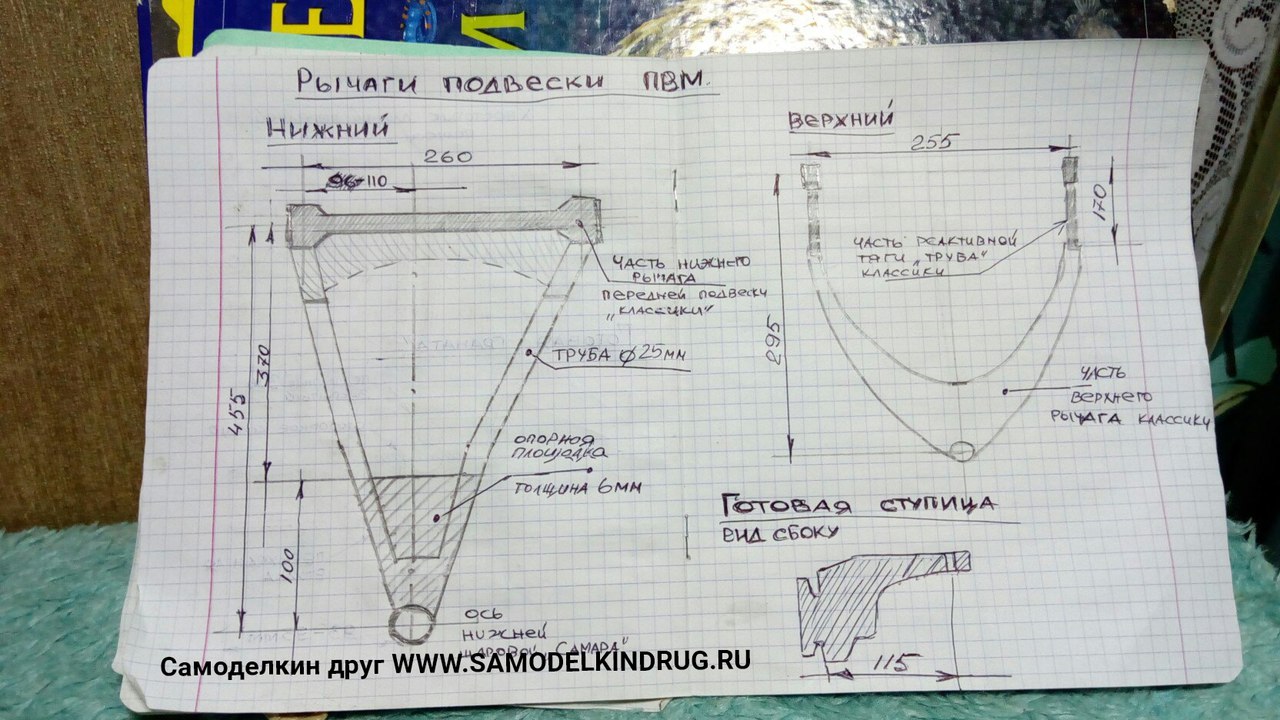

Чертежи и пошаговый процесс сборки подвески вездехода своими руками.Если будут вопросы, задавайте, пишите комментарии. Всем Добра 🙂 До новых самоделок друзья!

На основе мотоблока часто делают самодельные вездеходы и другие транспортные средства высокой проходимости. Причин для этого несколько:

• имеется энергонасыщенный транспортный блок, обладающий высокими тяговыми характеристиками, собранный на раме;
• управление двигателем и трансмиссией перенесено на удобные ручки;
• масса мотоблоков невысока, их можно перевозить к нужному месту в багажнике, кузове или на автомобильном прицепе.

Для охоты и рыбалки легкий мини вездеход достаточно востребован. Но промышленность пока не увидела коммерческих перспектив в создании комплектов навесного оборудования, преобразующего серийный мотоблок в транспорт повышенной проходимости. Имеются довольно интересные примеры создания подобных машин. Самодельщики своими руками создали образцы для подражания. Есть простор для идей при разработке новых интересных устройств.

Особенности вездеходов из мотоблока

Основные узлы, которые следует приобрести или изготовить самостоятельно для транспортного средства на базе мотоблока:

• рама, она служит для организации мобильного транспортного средства;
• задний мост нужен для установки задних колес;
• посадочное место для водителя, его желательно защитить от попадания влаги и грязи из-под колес;
• система освещения нужна, чтобы безопасно двигаться в любое время суток.

Вездеход на базе мотоблока создается, как одноместное транспортное средство. Его грузоподъемность должна быть около 200 кг. Ширина рассчитывается из условий устойчивости к опрокидыванию, обычно она составляет от 1100 мм и более.

Современные мотоблоки Нева, Угра, МТЗ и другие оснащены двигателями мощностью более 10 л.с. Этой мощности достаточно, чтобы двигаться со скоростью более 10 км/ч. По бездорожью, при прохождении жижи или топких мест скорость может снизиться до 1-2 км/ч.

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат понижающим редуктором. Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Двигатель должен иметь систему принудительного охлаждения. При движении на малой скорости набегающего потока будет недостаточно, чтобы поддержать оптимальный тепловой режим.

Рама вездехода

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Для охоты и рыбалки лучше иметь колесный вездеход с ломающейся рамой. Его проходимость выше, чем при использовании конструкции с жесткой рамой.

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Задний мост на лыжах применяется в зимнее время. Сопротивление движению минимальное, конструкция значительно упрощается.

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.

1. Самодельные диски под пневматики изготовляются путем сваривания обычных дисков и крепежных пластин с помощью металлических трубок. Такое расширение необходимо для того, чтобы подогнать небольшой диаметр автомобильного диска под большие камеры и лучшей их фиксации.

2. На специально расширенный диск надевается большая камера – либо фирменная, либо от других агрегатов (ГАЗ 53, Урал, Камаз или другой грузовик, авиационная камера и т.п.).
3. В отверстие диска выводится воздушный клапан.
4. Колесо накачивается воздухом.
5. Получившиеся шины устанавливаются на вездеход самоделку.

Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.

Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

1. На сваренную или готовую раму устанавливается мотоблок.
2. Монтируется задний мост и, если нужно, передний.
3. На раме размещается сидение.
4. Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
5. К раме крепится защита, ее изготавливают из пластика или металлического листа.
6. Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
7. Проверяется работоспособность тормозов.
8. Устанавливаются электрические цепи и осветительные приборы.

По мере изготовления отдельных элементов и узлов проверяют их работоспособность. Здесь предусматривается пятикратный запас прочности.

После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Самодельные гусеничные вездеходы своими руками

Снизить удельное давление на грунт поможет использование гусениц. Вес распределяется по всей площади траков. Такой движитель вездехода на базе мотоблока способен преодолевать песок, заболоченные участки, крутой подъем и иные препятствия.

Некоторые самодельщики делают траки для гусениц металлическими из пластин толщиной более 5 мм. К пластинам приваривают кольца из водопроводных труб. Другой вариант исполнения траков – полностью из труб ПВХ, нарезанных вдоль. Траки крепятся между собой на транспортерной ленте или другой основе.

Проще изготовить траки из композитных материалов. Для этого применяют стеклоткань и эпоксидную смолу. В качестве каркаса используют стеклополимерную арматуру. В специальных формах изготавливают траки. После изготовления нужного количества их собирают в гусеницу. При изготовлении траков из композитных материалов используют элементы для сочленения из износостойких сталей.

Есть варианты применения траков из древесины. Потребуется их пропитка защитными смесями.

Самый простой способ изготовления гусеницы для вездехода на базе мотоблока – это использование транспортерной ленты. Для одной гусеницы нужны две полосы. Их соединяют в кольцо, а потом с помощью отрезков стальной трубы создают гусеницу.

На видео можете увидеть вариант изготовления водонепроницаемого корпуса, удерживаемого на плаву. В этом случае гусеничный движитель позволит перемещаться не только по земле, но и по воде. Получится вездеход-амфибия. Для охоты и рыбалки он будет незаменим.
