Электронное пусковое устройство для люминесцентных ламп

Источники освещения, называемые люминесцентными, в отличие от снабженных нитью накала аналогов, для работы нуждаются в пусковых устройствах, называемых балластом.

Что представляет собой балласт

Балласт для ЛДС (ламп дневного света) относится к категории пускорегулирующих устройств, которые используются в качестве ограничителя тока. Необходимость в них возникает, если электрической нагрузки недостаточно для эффективного ограничения потребляемого тока.

В качестве примера можно привести обычный источник света, относящийся к категории газоразрядных. Он представляет собой устройство, у которого отрицательное сопротивление.

В зависимости от реализации, балласт может представлять собой:

  • обычное сопротивление ;
  • емкость (обладающую реактивным сопротивлением), а также дроссель;
  • аналоговые и цифровые схемы.

Рассмотрим варианты реализации, получившие наибольшее распространение.

Виды балласта

Наибольшее распространение получили электромагнитная и электронная реализация балласта. Расскажем подробно о каждой из них.

Электромагнитная реализация

В этом варианте работа основывается на индуктивном сопротивлении дросселя (он подключается последовательно лампе). Вторым необходимым элементом является стартер, регулирующий процесс, необходимый для «зажигания». Этот элемент представляет собой компактных размеров лампу, относящуюся к категории газоразрядных. Внутри ее колбы имеются электроды, изготовленные из биметалла (допускается один из них делать биметаллическим). Подключают стартер в параллель к лампе. Ниже показаны два варианта ПРА.

Индуктивно-емкостная (1) и индуктивная реализация (2)

Работа осуществляется по следующему принципу:

  • при поступлении напряжения внутри лампы стартера производится разряд, что приводит к разогреву биметаллических электродов, в следствие чего они замыкаются;
  • замыкание электродов стартера приводит к возрастанию рабочего тока в несколько раз, поскольку его ограничивает лишь внутренне сопротивление катушки дросселя;
  • в следствие повышения уровня рабочего тока лампы, разогреваются ее электроды;
  • стартер остывает, и его электроды из биметалла размыкаются;
  • размыкание цепи стартером приводит к возникновению в катушке индуктивности импульса высокого напряжения, благодаря которому происходит разряд внутри колбы источника, что приводит к его «зажиганию».

После перехода осветительного прибора в штатный режим работы, напряжение на нем и стартере будет меньше сетевого примерно в половину, что недостаточно для срабатывания последнего. То есть он будет находиться в разомкнутом состоянии и не оказывать влияние на дальнейшую работу осветительного устройства.

Такой тип балласта отличается простотой реализацией и низкой стоимостью. Но не следует забывать о том, что данный вариант пускорегулирующих устройств обладает рядом недостатков, таких как:

  • на «зажигание» уходит от одной до трех секунд, причем, в ходе эксплуатации это время будет неуклонно расти;
  • источники с электромагнитным балластом мерцают в процессе работы, что вызывает усталость глаз и может стать причиной головной боли;
  • расход электроэнергии у электромагнитных устройств значительно выше, чем у электронных аналогов;
  • в процессе работы дросселем издается характерный шум.

Эти и другие недостатки электромагнитных пусковых устройств для ЛДС привели к тому, что в настоящее время такие ПРА практически не применяются. Им на смену пришли «цифровые» и аналоговые ЭПРА.

Электронная реализация

Балласт электронного типа, по своей сути, является преобразователем напряжения, при помощи которого осуществляется питание ЛДС. Изображение такого устройства показано на картинке.

Фото электронного устройства для подключения двух ЛДС

Существует множество вариантов реализации электронных балластов. Можно представить характерную для многих устройств этого типа общую блок- схему, которая за небольшими исключениями, используется во всех ЭПРА. Ее изображение представлено на рисунке.

Блок-схема типичной реализации ЭПРА

Многие производители добавляют в устройство блок коррекции коэффициента мощности, а также схему управления яркостью.

Существует два наиболее распространенных способа запуска источников, представляющих собой ЛДС, при помощи электронной реализации балласта:

  1. перед подачей на катоды ЛДС зажигающего потенциала их предварительно подвергают разогреванию. Благодаря высокой частоте поступающего напряжения, достигается две задачи: существенное увеличение КПД и устраняется мерцание. Заметим, что в зависимости от конструкции балласта, зажигание может быть моментальным или постепенным (то есть яркость источника будет постепенно нарастать);
  2. комбинированный метод, он характерен тем, что в процессе «зажигания» принимает участие колебательный контур, который должен войти в резонанс до того, как в колбе ЛДС произойдет разряд. Во время резонанса происходит повышение напряжения, поступающего на катоды, а рост тока обеспечивает их подогрев.

В большинстве случаев при комбинированном методе запуска схема реализована таким образом, что нить накала катода ЛДС (после последовательного подключения через емкость) представляет собой часть контура. Когда происходит разряд в газовой среде люминесцентного источника, это приводит к изменению параметров колебательного контура. В результате он выходит из состояния резонанса. Соответственно, происходит падение напряжения до штатного режима. Пример схемы такого устройства показан на рисунке.

Читайте также:  Цветок с листьями как у каштана

Схема простой электронной реализации баланса для ЛДС мощностью 18Вт

В данной схеме автогенератор построен на двух транзисторах. На ЛДС поступает питание с обмотки 1-1 (которая является повышающей у трансформатора Тр). При этом такие элементы как емкость С4 и дроссель L1 являются последовательным колебательным контуром, с резонансной частотой, отличной от генерируемой автогенератором. Подобные схемы электронного балласта широко распространены во многих бюджетных настольных светильниках.

Видео: как сделать балласт для ламп

Говоря об электронном балласте, нельзя не упомянуть про компактные ЛДС, которые рассчитаны под стандартные патроны Е27 и Е14. В таких устройствах балласт встроен в общую конструкцию.

Установленный внутри источника электронный балласт

В качестве примера реализации ниже показана схема балласта энергосберегающей ЛДС Osram мощностью 21Вт.

Схема балласта для компактной ЛДС Osram

Необходимо заметить, что в связи с особенностями конструкции, к электронным элементам таких устройств предъявляются серьезные требования. В продукции неизвестных изготовителей, может использоваться более простая элементная база, что становится частой причиной выхода компактных ЛДС из строя.

Преимущества

Электронные устройства имеют много преимуществ перед электромагнитными ПРА, перечислим основные из них:

  • электронные пускорегулирующие устройства не вызывают мерцание ЛДС при ее работе и не создают постороннего шума;
  • схема на электронных элементах потребляет меньше энергии, легче весит и более компактна;
  • возможность реализации схемы, производящей «горячий старт», в этом случае происходит предварительный нагрев катодов ЛДС. Благодаря такому режиму включения срок службы источника значительно продлевается;
  • электронное пускорегулирующее устройство не нуждается в стартере, поскольку оно само отвечает за формирование необходимого для старта и работы уровней напряжения.

Современные электронные балласты своми руками.

Автор: Анисимов Иван
Опубликовано 01.01.1970

Освещение лампами дневного света имеет значительное преимущество перед лампами накаливания: экономичность, более длительный срок службы, высокий КПД, малое количество тепла рассеиваемого лампой, спектр света излучаемого данными лампами более близок к естественному, по сравнению со столь привычными накальными. И естественно имеют недостатки, это: сложность включения ламп дневного освещения, возникновение стробоскопических эффектов на движущихся механизмах, сравнительная дороговизна.
Несмотря на сильное развитие современных электронных балластов для питания ламп дневного освещения (ЛДС), стандартной схемой включения ЛДС принято считать схему изображенную на рисунке.

Принцип действия прост, но всё таки требует определённых условий для нормального эксплуатирования ЛДС. Для зажигания люминесцентной лампы и ее нормальной работы требуется стартер (пусковое устройство), дроссель (ПРА — пускорегулирующий аппарат), конденсаторы. Стартер служит для автоматического включения и выключения предварительного накала электродов. Он представляет собой баллон из стекла, наполненный инертным газом, в котором находятся металлический и биметаллический электроды, выводы которых соединены с выступами в цоколе для крепления в схеме лампы. При включении лампы согласно вышеуказанной схеме, а на электроды лампы и стартера подается напряжение сети, которое достаточно для образования тлеющего разряда между электродами стартера. Поэтому в цепи протекает ток тлеющего разряда стартера, примерно 0,01. 0,04 А. Тепло, выделяемое при протекании тока через стартер, нагревает биметаллический электрод, который выгибается в сторону другого электрода. Через промежуток времени тлеющего разряда 0,2. 0,4 с контакты стартера замыкаются, и по цепи начинает течь пусковой ток, величина которого определяется напряжением сети и сопротивлениями дросселя и электродов лампы. Этого тока не достаточно для нагревания электродов стартера, и биметаллический электрод стартера разгибается, разрывая цепь пускового тока. Предварительно пусковой ток разогревает электроды лампы. Благодаря наличию в цепи индуктивности, при размыкании контактов стартера в цепи возникает импульс напряжения зажигающий лампу. Время разогрева электродов лампы составляет 0,2. 0,8 секунд что в большинстве случаев недостаточно, и лампа может не загореться с первого раза, и весь процесс может повториться. Общая длительность пускового режима лампы составляет 5. 15 с. Длительность пускового импульса при размыкании контактов стартера составляет 1. 2 мкс, что недостаточно для надежного зажигания лампы, поэтому параллельно контактам стартера включают конденсатор емкостью 5. 10 пФ. Дроссель, представляющий собой обмотку, намотанную на сердечник из листовой электротехнической стали, облегчает зажигание лампы, а также ограничивает ток и обеспечивает ее устойчивую работу (иногда дроссель заменяют компенсирующим конденсатором, лампочкой накаливания небольшой мощности). На рисунке 1, приведена простейшая схема стартерного зажигания люминесцентной лампы, включенной в сеть 127—220 В. Проблема рассматриваемой схемы в том что в момент размыкания стартера не всегда совпадает с полуволной напряжения сети, и срабатывание стартера происходит вхолостую. Схема конечно куда проще, чем те которые будут описываться ниже. Но всё таки схемы рассматриваемые далее находят своё применение в действительно качественных и экономичных системах освещения.
И так.

Читайте также:  Как украсить торт по бокам

Электронный балласт на микросхеме IR2153

Что же относительно конкретных схемных решений, то я постараюсь осветить решения на основе микросхем фирмы-производителя International Rectifier.
Схема представленная на рисунке, представляет собой преобразователь сетевого напряжения 220 В, 50 Гц в 160 В 33 кГц. Именно полученные выходные параметры и являются теми факторами, значительно повышающими эксплуатационные характеристики источников света на основе ЛДС.
Первый фактор: Полностью исключается беспорядочное мерцание лампы в момент первоначального запуска.
Второй: Возникающий во время старта потенциал, достаточный для гарантированного поджога лампы с первого раза. Время запуска составляет примерно 0,5 сек.
Третий: Благодаря высокочастотной коммутации, газ в лампе не успевает деионизироваться в периодах спадания синусоиды питающего тока до нуля, а значит для нормальной работы лампы требуется меньшее напряжение. Это основная экономия электроэнергии.
Четвёртый: Полное отсутствие стробоскопического эффекта на движущихся механизма, вследствии отсутствия 100Гц (удвоенной частоты сети) пульсаций света.
Пятый: Требуется дроссель с меньшей индуктивностью, а значит и с меньшими размерами, весом, тепловыми, омическими потерями и стоимость.
Перед выше перечисленым можно смело ставить знак "+"
Ну и куда же деться от недостатков, они у нас таковы:
Первый: Относительная сложность схемы.
Второй: Относительно высокая стоимость изготовления такого аппарата (если речь идёт о питании одной лишь лампы).
Третий: Высокий уровень ЭМИ.

Схема состоит из основных узлов: фильтр питающего напряжения, выпрямитель сетевого напряжения, генератор-драйвер управления высоковольтными MOSFET транзисторами, полумост ключей и нагрузка в роли которой выступает лампа с балластным дросселем.
Ничего особо необычного схема не содержит и не является сложной.

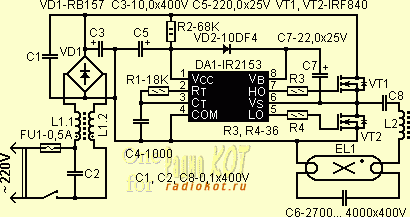

Сетевое напряжение подаётся через сетевой фильтр L1, C2. Поступает на выпрямитель VD1, C3. Сформированные на конденсаторе С3 310В напрямую запитывают полумост транзисторов VT1, VT2 и через гасящий резистор R2 получаем необходимые для работы микросхемы 9-10В.
После подключения к сети примерно через 0,5 секунды на выходе схемы (правая по схеме обкладка конденсатора С8) появляется меандр в 165В с небольшой "полочкой" между открытыми состояниями транзисторов. Поданное на лампу ВЧ напряжение в течении ещё примерно 0,5 сек. прогревает катоды. Проявляется это в виде кратковременного тусклого оранжевого свечения катодов, после достаточной ионизации газа в колбе лампы, за счёт высоковольтных выбросов с дросселя L2, газовый промежуток пробивается. И, как же без последствий — лампа зажглась! Дальнейшая работа сопровождается прогревом лампы и индуктивности в результате чего яркость несколько увеличивается.
"Двигателем" схемы является микросхема генератор-драйвер. В содержимом которой можно разобраться исходя из вот этого рисунка:

Микросхема содержит подобие 555-го таймера, фазорасщепляющий триггер, формирователь "мёртвого" промежутка позволяющий избежать сквозного тока в выходных ключах, схему питания драйвера верхнего ключа, схему контроля заниженного напряжения, стабилитрон основного питания и даже цепь задержки, позволяющая выровнять время распространения сигналов по каналам верхнего и нижнего ключа, а также ещё несколько дополнительных узлов, в которых разбираться нет смысла.

Люминесцентная лампа (ЛЛ) представляет собой стеклянную трубку, заполненную инертным газом (Ar, Ne, Kr) с добавлением небольшого количества ртути. На концах трубки имеются металлические электроды для подачи напряжения, электрическое поле которого приводит к пробою газа, возникновению тлеющего разряда и появлению электрического тока в цепи. Свечение газового разряда бледно-голубого оттенка, в видимом световом диапазоне очень слабое.

Но в результате электрического разряда большая часть энергии переходит в невидимый, ультрафиолетовый диапазон, кванты которого, попадая в фосфорсодержащие составы (люминофорные покрытия) вызывают свечение в видимой области спектра. Меняя химический состав люминофора, получают различные цвета свечения: для ламп дневного света (ЛДС) разработаны различные оттенки белого цвета, а для освещения в декоративных целях можно выбрать лампы иного цвета. Изобретение и массовый выпуск люминесцентных ламп – это шаг вперед по сравнению с малоэффективными лампами накаливания.

Для чего нужен балласт?

Ток в газовом разряде растет лавинообразно, что приводит к резкому падению сопротивления. Для того чтобы электроды люминесцентной лампы не вышли из строя от перегрева, последовательно включается дополнительная нагрузка, ограничивающая величину тока, так называемый балластник. Иногда для его обозначения употребляют термин дроссель.

Используются два вида балластников: электромагнитный и электронный. Электромагнитный балласт имеет классическую, трансформаторную комплектацию: медный провод, металлические пластины. В электронных балластниках (electronic ballast) применяются электронные компоненты: диоды, динисторы, транзисторы, микросхемы.

Схемы электронных балластов для люминесцентных ламп

ЭПРА – это электронная плата, начиненная электронными компонентами. Принципиальная схема включения (Рис. 1) и один из вариантов схемы балласта (Рис. 2) приведены на рисунках.

Электрическая схема ЭПРА

Электронные балласты могут иметь разное схемотехническое решение в зависимости от примененных комплектующих. Выпрямление напряжения производится диодами VD4–VD7 и далее фильтруется конденсатором C1. После подачи напряжения начинается зарядка конденсатора С4. При уровне 30 В пробивается динистор CD1 и открывается транзистор T2, затем включается в работу автогенератор на транзисторах T1, T2 и трансформаторе TR1. Резонансная частота последовательного контура из конденсаторов С2, С3, дросселя L1 и генератора близки по величине (45–50 кГц). Режим резонанса необходим для устойчивой работы схемы. Когда напряжение на конденсаторе С3 достигнет величины пуска, лампа зажигается. При этом снижается регулирующая частота генератора и напряжения, а дроссель ограничивает ток.

Фото типового устройства ЭПРА

Ремонт ЭПРА
