В оптических газоанализаторах концентрация определяемого компонента измеряется по изменению оптических свойств газовой смеси, к числу которых относятся показатели преломления, спектрального поглощения и излучения, спектральная плотность и т.п. Наиболее распространенными являются четыре группы оптических газоанализаторов: инфракрасного и ультрафиолетового поглощения; фотоколориметрические; люминесцентные; ослабления видимого излучения. Оптические газоанализаторы обладают большой разрешающей способностью, благодаря чему они применяются для анализа микроконцентраций взрывоопасных и токсичных примесей в промышленных газах, при контроле воздуха в атмосфере и производственных помещениях. Из перечисленных типов газоанализаторов наиболее распространенными являются недисперсионные инфракрасные фотометры (NDIR).

Газоанализаторы инфракрасного и ультрафиолетового поглощения. Каждый газ характеризуется определенным спектром поглощения. Газы, содержащие в своем составе два и более разнородных атомов, такие как СО, СO 2 , СН 4 , NH 3 , С 2 Н 2 имеют спектры поглощения в инфракрасной области. Одноатомные газы характеризуются линейчатыми спектрами поглощения, лежащими в ультрафиолетовой области.

Закон Ламберта—Бера определяет связь ослабления монохроматического излучения при прохождении через камеру, заполненную анализируемым газом, с его концентрацией:

I λ = I 0λ exp(-ε λ cL)

D λ = ε λ cL = ln(I 0λ / I λ )

где I 0λ , I λ — интенсивность монохроматического излучения на входе и выходе камеры длиной L, заполненной определяемым компонентом с концентрацией с и коэффициентом спектрального поглощения ε λ , D λ — оптическая плотность смеси газов.

Для использования этого метода измерения необходимо, чтобы определяемый компонент имел спектр поглощения, отличающийся от спектров поглощения других компонентов анализируемой смеси. Лежащие в инфракрасной области спектры поглощения СО, СO 2 , СН 4 , NH 3 изображены на рис. 1. Спектры СO 2 и СО, СO 2 и СН 4 частично перекрываются.

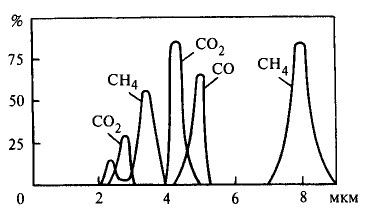

Рис. 1. Спектры поглощения СО, С0 2 , СН 4 в инфракрасной области

Схема одного из вариантов приемника инфракрасного излучения представлена на рис. 2.

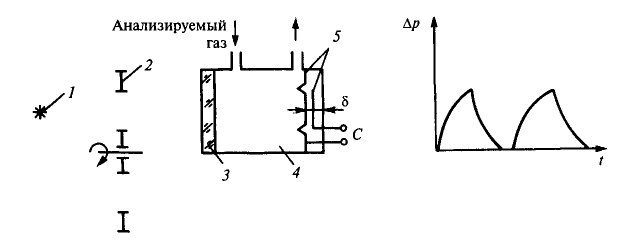

Рис. 2. Принципиальная схема оптико-акустического лучеприемника:

1 — источник; 2 — диск с отверстиями; 3 — светофильтр; 4 — камера; 5 — чувствительный элемент

Источником 1 создается постоянное излучение, которое с помощью вращающегося диска с отверстиями (обтюратора) 2 и светофильтра 3 преобразуется в пульсирующее монохроматическое излучение. Анализируемый компонент, находящийся в камере 4, поглощает излучение, при этом в камере возникают пульсации температуры, а следовательно, и давления, изображенные на том же рисунке.

Пульсации давления в камере воспринимаются микрофонным чувствительным элементом 5, представляющим собой конденсатор, образованный подвижной мембраной и неподвижной пластиной. Под действием давления мембрана перемещается, вызывая из-за колебаний зазора 5 изменения емкости конденсатора С. Подобного типа преобразователи входят в состав анализаторов недисперсионного инфракрасного излучения (NDIR). Рассмотрим принцип действия микропроцессорного газоанализатора ULTRAMAT6 ф. Siemens, предназначенного для измерения концентраций газов, имеющих спектры поглощения в области длин волн 2. 9 мкм, таких как СО, СO 2 , SO 2 , NO, NH 3 , Н 2 O, СН 4 и другие углеводороды. Газоанализатор помимо цифрового индикатора имеет интерфейс RS-485 и может иметь плату для подключения к высокоскоростной полевой шине Fieldbus.

Прибор содержит газовую и электронную части. Схема первой представлена на рис. 3. Поток инфракрасного излучения от источника 1 проходит через светофильтр 2 и делится светоделителем 3 на два потока: анализируемый 4 и эталонный 5. Светоделитель 3 является также фильтровой камерой, заполненной неопределяемым компонентом со спектром поглощения, частично перекрывающим спектр поглощения анализируемого газа. Потоки 4, 5 попадают соответственно в камеру 6 заполненную анализируемым газом, и камеру 7, заполненную азотом. После этих камер потоки попадают в измерительную камеру 8, содержащую секции каждого канала, разделенные по высоте на две части.

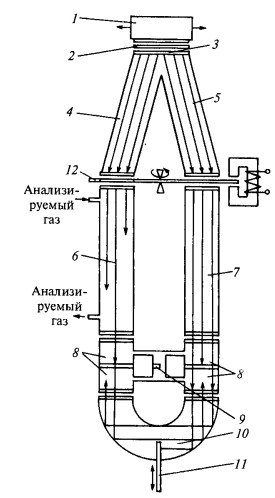

Рис. 3. Схема оптических каналов газоанализатора ULTRAMAT:

1 — источник света; 2 — светофильтр; 3 — светоделитель; 4,5 — анализируемый и эталонный поток; 6, 7 — камеры, заполненные газом и азотом; 8 — измерительная камера; 9 — датчик микропотока. 10 — оптический соединитель; 11 — заслонка; 12 — обтюратор

Центры пучков излучения поглощаются в верхней части измерительной камеры, края — в верхней и нижней. Верхние и нижние части секций соединены датчиком микропотока 9, который представляет собой мост, состоящий из двух выполненных в виде решетки никелевых резисторов, нагретых до температуры 120 °С, и двух постоянных. При постоянном потоке излучения 5, попадающем в правую часть измерительной камеры 8, поток, попадающий в левую часть, зависит от концентрации определяемого компонента. Разница давлений в секциях измерительной камеры 8 приводит к появлению микропотока газа, вызывающего изменение теплоотдачи от никелевых резисторов 9, и как следствие, изменение их сопротивления и выходного сигнала моста.

Оптический соединитель 10 удлиняет оптический канал нижней части измерительной камеры 8. Изменением положения заслонки 11 производится начальная балансировка оптических каналов. Для создания пульсаций светового потока используется обтюратор 12. Рассматриваемая конструкция сенсора ИК излучения обеспечивает узкую полосу спектральной чувствительности и отсутствие влияния на показания изменения концентрации неопределяемых компонентов.

ULTRAMAT6 может анализировать до четырех газовых смесей. Пределы измерения СО составляют 0. 10 vpm, а СO 2 0. 5 vpm, расход газа лежит в пределах 12. 90 л/ч. Погрешность выходного сигнала находится в пределах ± 0,5 % при недельном уходе начального сигнала и диапазона ±1 %. Приборы этого типа включает система NGA 2000, серия 800, BINOS NDIR ф. Rosemount.

Существуют модификации ИК анализаторов для измерения СО, СO 2 в дымовых и выхлопных газах, в которых производится прямое просвечивание потока газа: с одной стороны находится источник ИК излучения, а с другой — приемник.

Большинство газов и паров способны поглощать ультрафиолетовое (UV) излучение, однако ограниченное их число обладают спектрами поглощения, отличными от других газов. Газоанализаторы, основанные на поглощении определенными компонентами ультрафиолетового излучения, применяются для измерения наличия в воздухе токсичных паров ртути, хлора, карбонила никеля. В приборах в качестве источников ультрафиолетового излучения используются ртутные лампы. Схемы могут быть как одноканальными, так и двух- канальными. В качестве приемников излучения на выходе рабочих и фильтровых камер применяются фоторезисторы, вакуумные фотоэлементы и фотоумножители.

Приборы этого типа входят в систему NGA2000, к ним относятся ETL 9100, мод. 2100 фирмы Rosemount.

Фотоколориметрические газоанализаторы. В фотоколориметрических газоанализаторах концентрация определяемого компонента в соответствии с законом Ламберта—Бера измеряется по изменению оптической плотности индикаторного раствора, окраска которого избирательно меняется в присутствии определяемого компонента.

Читайте также:  Как отбелить пластиковый контейнер

Фотоколориметрический метод характеризуется универсальностью, поскольку один и тот же прибор с различными индикаторными растворами может использоваться для анализа разнообразных компонентов газовой смеси. Он отличается также высокой избирательностью, зависящей от специфичности реакции, протекающей между анализируемым компонентом и индикаторным раствором. Возможность накопления определяемого компонента в индикаторном растворе обеспечивает высокую чувствительность метода. Основанные на этом принципе приборы применяются для контроля состояния воздушного бассейна, они измеряют концентрацию в воздухе таких вредных примесей, как NO, NO 2 , SO 2 , Cl 2 , NH 3 , H 2 S. Приборы имеют верхний предел измерения от 0,5 до 50 мкг/л в зависимости от анализируемого компонента.

К оптическим методам анализа относятся методы, использующие различные виды люминесценции. Люминесценция представляет собой холодное свечение, вызываемое светом (фотолюминесценция, флюоресценция), электрическим полем (электролюминесценция), химическими реакциями (хемилюминесценция). Последняя используется в газоанализаторах для измерения концентрации оксида и диоксида азота в газовых смесях.

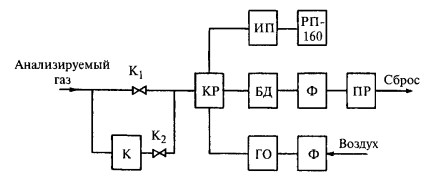

Структурная схема газоанализатора типа «Клен» представлена на рис. 4.

Рис. 4. Структурная схема газоанализатора типа «Слен»:

КР — реакционная камера; К — клапан; Ф — фильтр; ГО — генератор озона; ПР — побудитель расхода; БД — блок дожига озона; ИП — измерительный преобразователь; РП — регистрирующий прибор

В реакционной камере КР оксид азота окисляется озоном. Реакция сопровождается свечением, интенсивность которого зависит от концентрации NO. Излучение попадает на фотоэлектронный умножитель, входящий в блок электронно-оптического преобразователя. Если анализируемый газ через клапан К, поступает в реакционную камеру, то измеряется концентрация NO. Для измерения концентрации NO + NO 2 анализируемый газ пропускается через конвертер К, в котором при температуре 800 °С NO 2 восстанавливается до NO.

Для получения озона воздух проходит через фильтр очистки Ф и генератор озона ГО. Расход через прибор анализируемого газа и воздуха создается побудителем расхода ПР. Из реакционной колонки газовая смесь до сброса в атмосферу пропускается через блок дожига озона БД и фильтр. Сигнал электронно-оптического преобразователя поступает на измерительный преобразователь ИП, выходной токовый сигнал которого регистрируется автоматическим миллиамперметром РП-160. Минимальный диапазон измерения прибора составляет 0. 100 мг/м 3 , погрешность в зависимости от модификации составляет ±12; ±20%. Аналогичный принцип действия применяется в анализаторах модели 955 (ф. Rosemount), имеющих диапазоны измерения от 10 до 1000 ррт.

Для измерения концентрации SO 2 используется явление флюоресценции молекул под влиянием ультрафиолетового излучения. Автоматизированная система контроля загрязнения атмосферы АСКЗА включает приборы для измерения концентрации СО, СO 2 , NO, NO 2 , SO 2 , основанных на явлениях хемилюминесценции и флюоресценции.

Ослабление светового потока за счет его поглощения и рассеивания взвешенными частицами, находящимися в газе, применяются для измерения содержания золы в уходящих газах котлоагрегатов, для контроля запыленности воздуха в производственных помещениях и содержания в нем частиц влаги. В этих приборах производится просвечивание слоя или потока газа, при этом может измеряться как ослабленный частицами прямой поток, так и отраженный, последнее используется реже. Источником света служат, как правило, лампы накаливания, излучение воспринимается фотоэлементами, фоторезисторами или фотоумножителями. Измеритель задымленности газового потока ИЗА производит прямое просвечивание потока и может измерять задымленность в газоходах шириной от 1 до 10 м. Пределы измерения оптической плотности составляют 0—2 при пределе приведенной погрешности ±2 %.

Газоанализатор – это специальный прибор для измерения количественного и качественного состава смеси газов. На сегодняшний день различают 2 основных типа газоанализаторов:

Автоматические газоанализаторы

Данные измерительные приборы позволяют измерять физико-химический или физический состав смеси газов или отдельных его частей. Исходя из принципа действия, существует 3 группы автоматических анализаторов:

  1. Химические или объемно-манометрические анализаторы.
  2. Газоанализаторы, основанные на физико-химическом и физическом методах.
  3. Физические газоанализаторы

Химические или объемно-манометрические анализаторы.

Первая группа устройств этого типа позволяет определить изменение давления и объема газовой смеси при помощи химических реакций, которые происходят с различными компонентами смеси газов.

Газоанализаторы, основанные на физико-химическом и физическом методах.

В зависимости от физики использованного процесса, приборы 2-ой группы подразделяются на:

  • Хроматографические
  • Термохимические
  • Фотоколориметрические
  • Электрохимические

Хроматографические газоанализаторы

Данный тип приборов предназначен для измерения состава смеси газов, твердых тел или жидкости. Принцип действия хроматографического анализатора заключается в индикации качественного и количественного состава разделенной газовой смеси.

Существует 3 метода хроматографического измерения:

  1. Вытеснительный
  2. Фронтальный
  3. Проявительный

Термохимические газоанализаторы

Термохимические анализаторы газа – это устройства, определяющие энергию выделяемого тепла при прохождении химической реакции в смеси газов.

Принцип работы

Основной принцип работы – процесс окисления компонентов газа с применением дополнительных катализаторов (марганцево-медный катализатор, мелкодисперсная платина).

Измерение возникающей температуры осуществляется с помощью терморезистора, который в зависимости от температуры, меняет свое сопротивление, тем самым изменяя проходящий ток.

Фотоколориметрические газоанализаторы

Фотоколориметрический анализатор газа – это прибор, использующий оптическую систему (излучатель-приемник), который при помощи уровня поглощенного светового потока веществом определяет его.

Существует 2 разновидности фотоколориметрических газоанализаторов:

  1. Жидкостный фотоколориметрический анализатор газа (реакция протекает в растворе, что позволяет с точностью до 5% определить компоненты смеси);
  2. Ленточный фотоколориметрический газоанализатор (используют для реакции твердые носители).

Электрохимические газоанализаторы

Данный тип приборов предназначен для определения токсических газов в помещениях или на рабочих зонах. Отличительной чертой данного устройства, является возможность применять его во взрывоопасных зонах. Он компактный, энергосберегающий и практически нечувствителен к механическим воздействиям.

Они способны определять следующие вещества:

По принципу действия они подразделяются на:

  • Гальванические (реагируют на изменение электропроводности);
  • Электро-кондуктометрические (реагируют на изменения тока или напряжения);
  • Потенциометрические (измеряют отношение напряженности поля и активных ионов).

В основе работы электрохимических анализаторов газа лежит явление электрохимической компенсации, которое заключается в выделении специального реагента, который реагирует с определенным компонентом смеси.

Физические газоанализаторы

Данные устройства работают благодаря физическим процессам и подразделяются на следующие виды:

  • Термокондуктометрические;
  • Магнитные;
  • Оптические;
  • Денсиметрические.

Магнитные газоанализаторы

Предназначены для определения процента О2 в смеси газов.

Магнитные анализаторы газа подразделяются на 2 группы:

Данные устройства измеряют силу, которая возникает в неоднородном магнитном поле и воздействует на ротор устройства, и позволяет измерять концентрации в диапазоне 10 -2 .

Термокондуктометрические газоанализаторы

Данные устройства позволяют определить состав газовой смеси при помощи такой физической величины, как теплопроводность.
Принцип действия: при изменении качественного и количественного состава газовой смеси, изменяется теплопроводность и соответственно сопротивления в терморезисторах, в результате чего полученные данные анализируются, и по шаблону определяется состав определенных компонентов газа.

Оптические газоанализаторы

Устройства данной конструкции работают по принципу изменения оптических свойств газовой смеси (оптическая плотность, спектральное излечение, показатель преломления и т.д.).

Данные газоанализаторы могут определять как органические (метан СН4, ацетилен С2Н2, этан С2Н6, и т.д.) так и неорганические (хлор, аммиак, сероводород и т.д.) вещества.

Оптические газоанализаторы подразделяются на:

  • Ультрафиолетовые;
  • Инфракрасные;
  • Спектрофотометрические;
  • Интерферометрические.

Принцип действия: определенный газ поглощает инфракрасное излучение с определенной длинной волны, в зависимости от которой устройство ведет расчет.

Читайте также:  Можно ли угореть от печки

Ручные газоанализаторы

Ручные анализаторы газа – это переносные устройства, которые обладают высокой точностью и служат для проверки автоматических анализаторов газа в процессе их эксплуатации. Они также предназначены для лабораторных и контрольных анализов.

Основное отличие от автоматических устройств – это длительность процесса забора пробы, которая зависит от квалификации специалиста и может занимать от 5-и до 10-и минут.

Таблица основных преимуществ и недостатков некоторых газоанализаторов

Низкая избирательность; маленький диапазон измеряемой концентрации; непродолжительный срок службы сенсора; низкое быстродействие и чувствительность; для работы требует наличие кислорода

Позволяет обнаруживать даже мельчайшие частицы вредных газов; широкий диапазон определения загрязняющих органических и неорганических веществ; низкое энергопотребление; приемлемая цена

Ограниченное быстродействие; низкая селективность; крупные габариты; необходимо дополнительно за собой носить огромное количество реагентов и разнообразных блоков

Высокая чувствительность; отсутствуют вредные реагенты, необходимые для анализа смеси газов; высокое быстродействие селективность и чувствительность; позволяют определять практически все загрязняющие газы и вещества

На сегодняшний день наибольшего распространения получили:

  • Оптические газоанализаторы;
  • Электрохимические газоанализаторы.

Классификация по форм-фактору:

По форм-фактору, устройства можно разделить на на:

  • Стационарные газоанализаторы — устройства, предназначенные для стационарной установки в рабочей зоне промышленных заводов и комбинатов, химических лабораториях, на нефтеперерабатывающих и газодобывающих предприятиях и других производствах
  • Портативные газоанализаторы — устройства, индивидуального применения, которые служат дополнительной защитой к стационарным анализаторам газа
  • Переносные газоанализаторы — устройства, занимающие промежуточную нишу между стационарными и портативными. Больше по размеру, чем портативные устройства, но обладают и большими возможностям. Подходят для небольших предприятий.

Газоанализаторы – это незаменимые устройства, которые используются как на производстве, так и в быту и позволяют определять качественный и количественный состав загрязняющих веществ в рабочей зоне или любом другом помещении, где есть опасные факторы утечки вредных веществ и газов.

Опубликовано Артём в 25.03.2019 25.03.2019

Газоанализатор – это специальный прибор для измерения количественного и качественного состава смеси газов. На сегодняшний день различают 2 основных типа газоанализаторов:

Автоматические газоанализаторы

Данные измерительные приборы позволяют измерять физико-химический или физический состав смеси газов или отдельных его частей. Исходя из принципа действия, существует 3 группы автоматических анализаторов:

  1. Химические или объемно-манометрические анализаторы.
  2. Газоанализаторы, основанные на физико-химическом и физическом методах.
  3. Физические газоанализаторы

Назначение этих устройств

Когда в помещении, в воздухе концентрируется опасная пропорция опасных веществ, устройство немедленно оповещает об этом. Применяются звуковые и световые сигналы. Блокируется подача газа.

Монтаж этого прибора обезопасит жильцов квартиры от аккумулирования газа в помещении и поспособствует оперативному устранению утечки. Если прибор имеет модуль GSM, связанный с номером абонента, то он может направлять сигнал на телефон.

И сегодня часто устройство называют бытовым сигнализатором газа – датчиком утечки угарного газа.

И это логично, ведь он монтируется там, где есть угроза скопления опасных элементов.

Шаблонные приборы могут определять концентрацию таких видов газа:

Первый вид наиболее опасный. При его утечке в закрытом помещении возникает смертельная угроза.

Метан есть в главном газопроводе. При его большом скоплении есть большой риск взрыва или пожара.

Пропан – главный компонент сжиженного состава, который по массе превосходит воздух. И даже при открытом пламени возможна концентрация газа внизу помещения, ближе к полу.

В квартиры обычно подаётся состав из пропана, метана, сероводорода, углекислого газа и паров воды. Также для запаха подмешиваются специальные одоранты. Хотя главный компонент – всё же метан. Его пропорция: 70-98%.

Детектор утечки бытового газа может улавливать все эти компоненты. И чаще всего он монтируется около мест, где есть риск утечки (плиты, котлов, колонок и т.д.)

Химические или объемно-манометрические анализаторы

Первая группа устройств этого типа позволяет определить изменение давления и объема газовой смеси при помощи химических реакций, которые происходят с различными компонентами смеси газов.

Структура и принцип функционирования

Базис работы этих приборов – это термомеханические и оптические датчики. Структура всех устройств такова:

  1. Начальный преобразователь. Его функция – улавливать и вычислять пропорции газа в воздухе.
  2. Измерительный модуль. Он обрабатывает сигнал начального преобразователя и сопоставляет его с заданными параметрами.
  3. Блок питания.
  4. Корпус.
  5. Электромагнитный клапан. Он блокирует подачу горючего.
  6. Звуковые и световые индикаторы.

При включении вытяжки на кухне прибор направляет сигнал на пожарный щит.

Газоанализаторы, основанные на физико-химическом и физическом методах

В зависимости от физики использованного процесса, приборы 2-ой группы подразделяются на:

  • Хроматографические
  • Термохимические
  • Фотоколориметрические
  • Электрохимические

Хроматографические газоанализаторы

Данный тип приборов предназначен для измерения состава смеси газов, твердых тел или жидкости. Принцип действия хроматографического анализатора заключается в индикации качественного и количественного состава разделенной газовой смеси.

Существует 3 метода хроматографического измерения:

  1. Вытеснительный
  2. Фронтальный
  3. Проявительный

Термохимические газоанализаторы

Термохимические анализаторы газа – это устройства, определяющие энергию выделяемого тепла при прохождении химической реакции в смеси газов.

Принцип работы

Основной принцип работы – процесс окисления компонентов газа с применением дополнительных катализаторов (марганцево-медный катализатор, мелкодисперсная платина).

Измерение возникающей температуры осуществляется с помощью терморезистора, который в зависимости от температуры, меняет свое сопротивление, тем самым изменяя проходящий ток.

Фотоколориметрические газоанализаторы

Фотоколориметрический анализатор газа – это прибор, использующий оптическую систему (излучатель-приемник), который при помощи уровня поглощенного светового потока веществом определяет его.

Существует 2 разновидности фотоколориметрических газоанализаторов:

  1. Жидкостный фотоколориметрический анализатор газа (реакция протекает в растворе, что позволяет с точностью до 5% определить компоненты смеси);
  2. Ленточный фотоколориметрический газоанализатор (используют для реакции твердые носители).

Электрохимические газоанализаторы

Данный тип приборов предназначен для определения токсических газов в помещениях или на рабочих зонах. Отличительной чертой данного устройства, является возможность применять его во взрывоопасных зонах. Он компактный, энергосберегающий и практически нечувствителен к механическим воздействиям.

Они способны определять следующие вещества:

  • Аммиак NН3;
  • Сероводород H2S;
  • Угарный газ СО;
  • Оксид серы SO2;
  • Хлор Cl2;
  • Объемные доли кислорода (О2).

По принципу действия они подразделяются на:

  • Гальванические (реагируют на изменение электропроводности);
  • Электро-кондуктометрические (реагируют на изменения тока или напряжения);
  • Потенциометрические (измеряют отношение напряженности поля и активных ионов).

В основе работы электрохимических анализаторов газа лежит явление электрохимической компенсации, которое заключается в выделении специального реагента, который реагирует с определенным компонентом смеси.

Физические газоанализаторы

Данные устройства работают благодаря физическим процессам и подразделяются на следующие виды:

  • Термокондуктометрические;
  • Магнитные;
  • Оптические;
  • Денсиметрические.

Магнитные газоанализаторы

Предназначены для определения процента О2 в смеси газов.

Магнитные анализаторы газа подразделяются на 2 группы:

Данные устройства измеряют силу, которая возникает в неоднородном магнитном поле и воздействует на ротор устройства, и позволяет измерять концентрации в диапазоне 10-2.

Термокондуктометрические газоанализаторы

Данные устройства позволяют определить состав газовой смеси при помощи такой физической величины, как теплопроводность.
Принцип действия: при изменении качественного и количественного состава газовой смеси, изменяется теплопроводность и соответственно сопротивления в терморезисторах, в результате чего полученные данные анализируются, и по шаблону определяется состав определенных компонентов газа.

Читайте также:  Игрушка варежка своими руками

Оптические газоанализаторы

Устройства данной конструкции работают по принципу изменения оптических свойств газовой смеси (оптическая плотность, спектральное излечение, показатель преломления и т.д.).

Данные газоанализаторы могут определять как органические (метан СН4, ацетилен С2Н2, этан С2Н6, и т.д.) так и неорганические (хлор, аммиак, сероводород и т.д.) вещества.

Оптические газоанализаторы подразделяются на:

  • Ультрафиолетовые;
  • Инфракрасные;
  • Спектрофотометрические;
  • Интерферометрические.

Принцип действия: определенный газ поглощает инфракрасное излучение с определенной длинной волны, в зависимости от которой устройство ведет расчет.

Разновидности приборов

Эти устройства отличаются друг от друга по виду определяемого газа. Как правило, датчик газа на кухню ставят такой, чтобы он определял CO, СН4 и С3Н8.

В последнее время большую популярность завоёвывают комбинированные модели. Они определяют сразу несколько разновидностей газа.

Ручные газоанализаторы

Ручные анализаторы газа – это переносные устройства, которые обладают высокой точностью и служат для проверки автоматических анализаторов газа в процессе их эксплуатации. Они также предназначены для лабораторных и контрольных анализов.

Основное отличие от автоматических устройств – это длительность процесса забора пробы, которая зависит от квалификации специалиста и может занимать от 5-и до 10-и минут.

Клапаны бытовых детекторов газа

Если на кухне есть вытяжка, включающаяся по сигналу прибора, то безопасность в помещении во многом обеспечивает отсекающий клапан. Он работает по электромагнитному принципу. Он мгновенно пресекает поступление горючего по сигналу прибора.

Есть таких виды клапанов:

  1. По диаметру трубы, проводящей газ.
  2. Электрические.
  3. Имеющие, допустимое давление.

Их виды по конструкции таковы:

  1. Нормально-открытый. Он взводится ручным способом. Для его работы не требуется напряжение. Когда срабатывает детектор, следует электрический сигнал, и клапан закрывается. Обозначение клапана — «NA».
  2. Нормально-закрытый. Его взведение аналогично. Но необходимо электричество. Он всегда работает под напряжением. По импульсу от устройства напряжение исчезает, происходит закрытие клапана.

Для бытовых задач оптимально использовать первый вид. Ведь при сбоях с электричеством его функциональность никак не пострадает.

Таблица основных преимуществ и недостатков некоторых газоанализаторов

Название Достоинства Недостатки
Термохимические Низкая стоимость Низкая избирательность; маленький диапазон измеряемой концентрации; непродолжительный срок службы сенсора; низкое быстродействие и чувствительность; для работы требует наличие кислорода
Электрохимические Позволяет обнаруживать даже мельчайшие частицы вредных газов; широкий диапазон определения загрязняющих органических и неорганических веществ; низкое энергопотребление; приемлемая цена Ограниченное быстродействие; низкая селективность; крупные габариты; необходимо дополнительно за собой носить огромное количество реагентов и разнообразных блоков
Оптические Высокая чувствительность; отсутствуют вредные реагенты, необходимые для анализа смеси газов; высокое быстродействие селективность и чувствительность; позволяют определять практически все загрязняющие газы и вещества Высокая стоимость

На сегодняшний день наибольшего распространения получили:

  • Оптические газоанализаторы;
  • Электрохимические газоанализаторы.

Установка приборов

Для монтажа газовых анализаторов лучше всего подходят вертикальные поверхности – места возможной газовой утечки (у счётчиков, колонок, котлов, плит).

Нельзя монтировать прибор:

  1. На дистанции менее 1 м от горелок.
  2. В грязных и пыльных зонах.
  3. Рядом с вентиляционными туннелями.
  4. В зонах, где хранятся горючие и токсичные материалы.

При монтаже нужно учитывать характеристики газа и высоту его концентрации. Так позиции газов от пола следующие:

  • метан – 50 см,
  • угарный газ – 180 см(до потолка – 30 см)
  • пропан – 50 см.

Комбинированную модель лучше монтировать в диапазоне 50-30 см до потолка.

Чтобы клапаны работали стабильно, поставьте в прибор аккумуляторы, которые способны автоматически переходить на запасное питание.

Установить прибор не сложно. Его можно зафиксировать дюбелями или саморезами.

В его паспорте подробно схематически отражается подключение электричества к нему и его контактирование с прочим оборудованием.

Монтировать клапан на газовые трубы должны только профессионалы.

Минимум раз в год газовый анализатор должен подвергаться процедуре освидетельствования.

Классификация по форм-фактору:

По форм-фактору, устройства можно разделить на на:

  • Стационарные газоанализаторы — устройства, предназначенные для стационарной установки в рабочей зоне промышленных заводов и комбинатов, химических лабораториях, на нефтеперерабатывающих и газодобывающих предприятиях и других производствах
  • Портативные газоанализаторы — устройства, индивидуального применения, которые служат дополнительной защитой к стационарным анализаторам газа
  • Переносные газоанализаторы — устройства, занимающие промежуточную нишу между стационарными и портативными. Больше по размеру, чем портативные устройства, но обладают и большими возможностям. Подходят для небольших предприятий.

Газоанализаторы – это незаменимые устройства, которые используются как на производстве, так и в быту и позволяют определять качественный и количественный состав загрязняющих веществ в рабочей зоне или любом другом помещении, где есть опасные факторы утечки вредных веществ и газов.

Популярные модели

Сегодня купить такие приборы несложно. Их ассортимент приличен. На следующем изображении представлены некоторые хорошо раскупаемые модели

Приличным спросом пользуется и сигнализатор газа «Страж». У него есть разные модификации. Например, TD 0371. Его фото:

  1. Чувствительность к таким видам газа, как: природный, сжиженный и угарный.
  2. Срабатывание в течение 20 сек.
  3. Имеет мощную звуковую сирену.
  4. Его работа строится от сети. Поэтому не нужно постоянно менять батарейки.
  5. Устойчивость к влаге – 95%.
  6. Температурная стойкость – до 50 градусов.

Это оптимальный вариант для установки на кухне. Он легко справится с разными испарениями и температурными перепадами.

По инструкции сигнализатор газа Страж TD 0371 нужно монтировать ровную поверхность рядом с источником питания. Для этого применяются два шурупа.

Прибор должен получать постоянное питание от системы с параметром 220 В.

Его можно присоединить к кнопкам тревоги (охраны или пожарной). Можно задействовать как отдельную сигнализацию.

Характеристики и параметры прибора:

  1. Виды материала: пластик, стойкий к ударам, металл.
  2. Масса – 260 грамм.
  3. Потребление электричества – менее 2 В.
  4. Параметр звукового сигнала – 70 дБ/м.
  5. Функциональный температурный диапазон: 10 – 55 градусов.
  6. Габариты: 11 х 7 х 4 см.
  7. Срабатывание прибора осуществляется при пропорциях газа 10%LEL.
  8. Виды сигнала: звук и мигание.

Ещё одна знаменитая модификация «Стража» для квартиры – это УМ-005.

Модель постоянно контролирует содержание CO и СН4 в воздухе. Если пропорции первого превышают 0,005%, а второго — 0,5%, прибор сразу же оповещает об этом звуковым сигналом световыми диодами.

Тип его монтажа – вертикальный. Для этого подходит стена, ближайшая к газовому аппарату.

Возможно подключение внешнего аккумулятора – 12 В.

Если прибор пищит

Если газосигнализатор «Страж» пищит, то это может означать:

  1. Утечку газа. Нужно принять все меры безопасности для таких случаев.
  2. Поломку прибора.
  3. Проблемы с его питанием.

Если прибор сломался, а в воздухе не опасное содержание вредных компонентов, его следует отремонтировать или заменить.

Кол-во блоков: 22 | Общее кол-во символов: 30733
Количество использованных доноров: 3
Информация по каждому донору:

Оцените статью
Добавить комментарий

Adblock detector
